インパクトスプリンクラーが回転を停止するのはなぜですか?原因と解決策

簡単な答え: インパクトスプリンクラーが回転を停止する理由

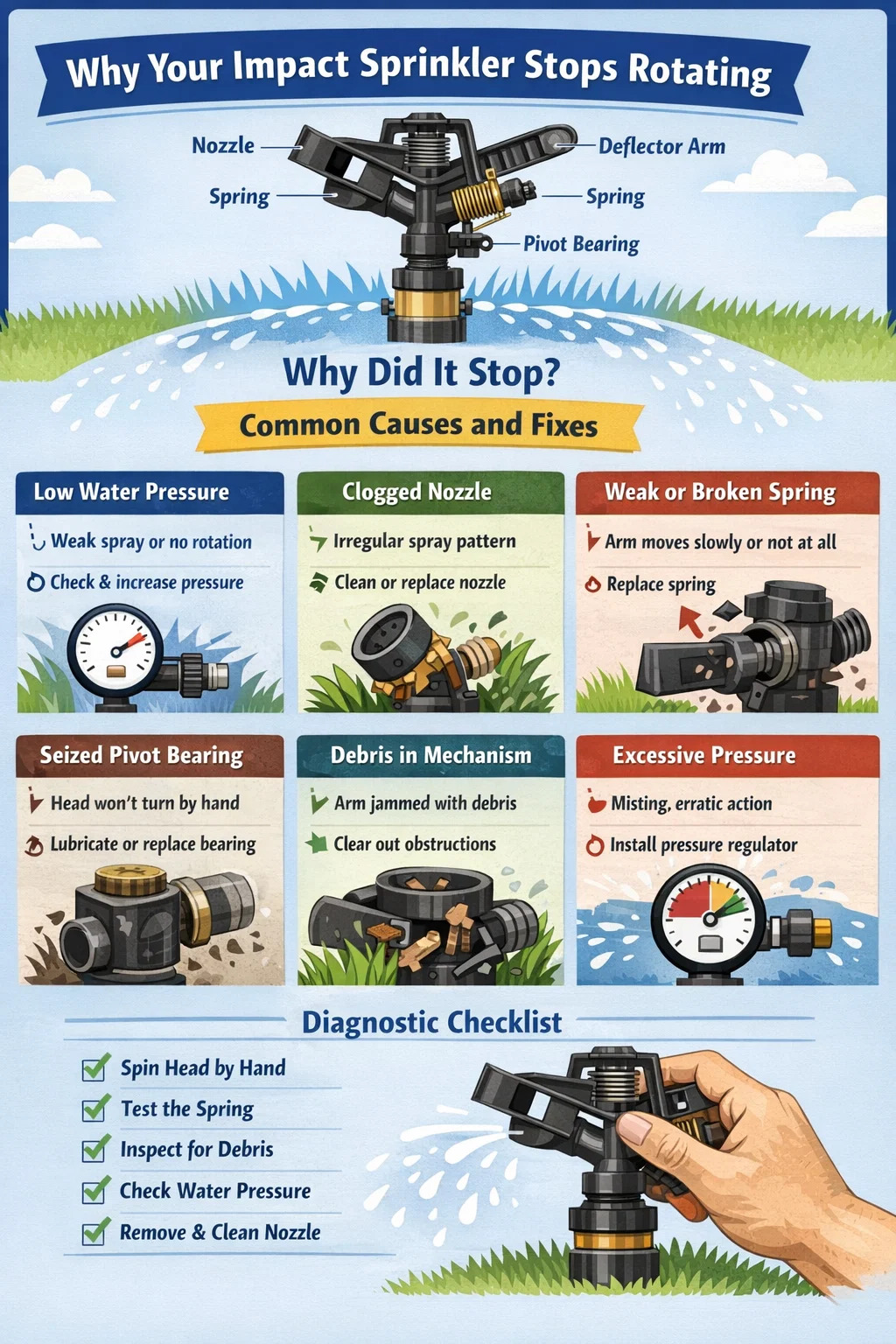

インパクトスプリンクラーが回転を停止する主な理由は、 不十分な水圧、ノズルの詰まり、デフレクターアームスプリングの損傷または磨耗、駆動機構内に詰まった破片、またはピボットベアリングの固着 。ほとんどの場合、修正は簡単で特別なツールは必要ありません。どのコンポーネントに障害が発生したかを正確に理解することで、時間とお金を節約でき、また、やみくもにトラブルシューティングを行っている間に芝生が乾いていくのを眺めるイライラを軽減できます。

インパクトスプリンクラー インパルススプリンクラーとも呼ばれるこの装置は、美しく単純な機械原理で動作します。水は圧力を受けてノズルから出て、重りのあるディフレクターアームに衝突して脇に押しのけ、バネによって元に戻ります。この繰り返しの衝撃により、スプリンクラー ヘッドがその円弧を中心に徐々に回転します。これらのステップのいずれかが故障すると、回転全体が停止します。以下のセクションでは、既知のすべての障害モードと、それぞれを診断して修正するための具体的な手順を詳しく説明します。

インパクトスプリンクラーの実際の仕組み

問題を診断する前に、問題のメカニズムを理解することが役立ちます。一般的なインパクト スプリンクラーは、次の主要コンポーネントで構成されます。

• ノズル: 流量とスプレーパターンを制御します。通常は真鍮またはプラスチックで、直径は 3/32 インチから 5/32 インチです。
• ディフレクターアーム（ハンマーアーム）： 水流を遮断する小さな偏向羽根を備えたヒンジ付きレバー。アームにはバネが仕込まれているため、攻撃するたびにアームが戻ります。
• 春: デフレクターアームが脇に押されるとエネルギーが蓄えられ、エネルギーを解放してアームを流れにスナップさせて元に戻し、回転を駆動する「衝撃」を生み出します。
• ピボットベアリング（ブッシュ）： 頭部が回転する中心の回転ジョイント。通常は真鍮またはポリマーで作られています。
• トリップカラー (アークストップ): 回転円弧を制限および定義する調整可能なタブ。通常は 25° ～ 360° の範囲で設定します。
• ライザーとベース: ネジ付き入口が水道に接続され、ライザーがヘッドを芝の上に上げます。

各回転サイクルには、ウォーター ジェットがデフレクター ベーンに衝突し、スプリングに抗してアームを外側に押し、その後、ヘッドをわずか 1 度動かすのに十分な勢いでスプリングの力がアームを戻します。毎分数百サイクルにわたって、スムーズな回転を実現します。バネが弱すぎたり、アームが硬すぎたり、水圧が低すぎたりすると、アームが十分に早く戻らないか、頭を動かすのに必要な衝撃をまったく伝えることができなくなります。

水圧の低下: 最も一般的な原因

インパクトスプリンクラーの回転が停止する最も一般的な理由は次のとおりです。 不十分な水圧 。ほとんどのインパクトスプリンクラーは、次の間で動作すると評価されています。 30 および 50 PSI (ポンド/平方インチ) 。圧力が約 25 PSI を下回ると、ウォーター ジェットには、十分なエネルギーでディフレクター アームを脇に押すのに十分な力がなくなります。腕は弱くバタバタするか、まったく動かなくなり、頭は同じ位置に固まったままになります。

プレッシャーが問題であるという兆候

• スプリンクラーは水を噴射しますが、ヘッドはほとんど動かないか、非常にゆっくりと回転します。
• 同じゾーン上の複数のスプリンクラーはすべて、同時にパフォーマンスが低下します。
• 同時に稼働するスプリンクラー ヘッドの数が少なくなると、パフォーマンスが著しく向上します。
• 隣家や他の住宅設備も同時に水を使用しています。

圧力の問題を確認して修正する方法

シンプルな圧力計 (ホームセンターで 15 ドル未満で入手可能) をスプリンクラーゾーン近くのホースよだれかけに取り付けます。ゾーンを実行し、動的 ​​(流動) 圧力を読み取ります。 30 PSI を下回っている場合は、圧力に問題があります。一般的な原因と解決策は次のとおりです。

• ゾーンごとのヘッドが多すぎます: アクティブなヘッドの数を減らすか、ゾーンを 2 つの別々のゾーンに分割します。
• 部分的に閉じた供給バルブ: 主要な灌漑の遮断口を見つけて、それが完全に開いていることを確認してください。バルブが 75% しか開いていない場合、圧力は 10 ～ 15 PSI 低下します。
• 過大な供給ライン: 1/2 インチのラインに 3 つまたは 4 つを超えるインパクト スプリンクラーを供給すると、通常、圧力が不足します。 3/4 インチのパイプにアップグレードすると、一般的な住宅環境で 8 ～ 12 PSI を回復できます。
• 都市供給の圧力降下: 一部の水道事業では、需要のピーク時に本管の圧力を下げます。早朝（午前 6 時前）に灌漑をスケジュールすると、多くの場合、これを回避できます。
• 圧力調整器の故障: ご自宅に減圧弁 (PRV) があり、それが故障した場合は、圧力が非常に低いか、不規則に変動している可能性があります。配管工は、場所に応じて 150 ～ 350 ドルで PRV を交換できます。

ノズルの詰まりまたは水路内のゴミ

ノズルが部分的または完全に詰まっていると、ディフレクター アームを駆動するウォーター ジェットが制限されます。ジェット速度のわずかな低下でも、回転を防ぐのに十分な場合があります。インパクトスプリンクラーノズルの開口部は通常、直径 0.09 ～ 0.18 インチで、砂粒 1 個、パイプスケールの一部、または根の材料の破片が詰まりを引き起こす可能性があるほど小さいです。

ノズルの詰まりの特定

水を入れてスプレーパターンを観察します。健全なインパクトスプリンクラーは、きれいでタイトな水流を生成します。ノズルが詰まると、たとえラインの圧力が適切であっても、弱く拡散したスプレーが生成されたり、不規則な扇形になったり、まったく流れが生じたりしません。フルスイングを完了せずにディフレクターアームがけいれんすることに気づく場合もあります。

ノズルを段階的にクリーニングする

1. スプリンクラーへの給水を止めます。
2. スプリンクラーヘッドからノズルを外します。ほとんどのインパクト スプリンクラー ノズルにはネジが切ってあり、反時計回りに 4 分の 1 回転させると取り外せます。または、小さな固定ピンで固定されている場合もあります。
3. ノズルを光にかざして、目に見える障害物がないか確認します。
4. ミネラルスケールが存在する場合は、ノズルを白酢に 15 ～ 30 分間浸します (硬度 200 mg/L を超える硬水の地域で一般的です)。
5. 細いワイヤー、つまようじ、または多くのスプリンクラー キットに付属しているノズル クリーニング ツールを使用して、オリフィスを丁寧に掃除します。ドリルビットは決して使用しないでください。ドリルビットを使用すると、開口部が拡大し、流量が永久に変化します。
6. 水を逆流してノズルを洗い流します。
7. 再インストールしてテストします。

目詰まりが繰り返し発生する場合は、 Y型ストレーナーフィルター スプリンクラーの上流の供給ラインにあります。 150 メッシュのスクリーン フィルターの価格は 10 ～ 25 ドルで、ほとんどの破片がノズルに到達する前に除去されます。

ディフレクター アーム スプリングの磨耗、弱さ、または破損

デフレクター アームのスプリングは、衝撃メカニズムの心臓部です。時間の経過とともに、特に紫外線、極端な温度、ミネラル分を多く含む水にさらされたスプリンクラーでは、このスプリングは張力を失い、腐食し、または完全に破損します。 スプリングが元の張力の 20 ～ 30% でさえ失われると、ヘッドを回転させるのに十分な力でアームを戻すことができなくなる場合があります。 たとえ水圧やノズルの状態が全く問題なくても。

欠陥のあるスプリングの診断

水を止めた状態で、ディフレクターアームを手動で横に押して放します。適切なバネを使用すると、アームがしっかりと音を立てて元に戻ります。アームがゆっくりと戻ったり、途中までしか戻らなかったり、目に見える腐食やコイルの破損が見られる場合は、スプリングに問題があります。多くのインパクト スプリンクラーでは、スプリングはデフレクター アームのピボット ポイントに取り付けられた小さなねじりコイルです。

スプリングの交換

Rain Bird、Nelson、Orbit などの一般的なブランドの交換用スプリングが入手可能です。 2ドル～8ドル 通常はマルチパックで提供されます。置き換えるには:

1. モデルに応じて、保持クリップを押すか、ピボット ピンをスライドさせて、ディフレクター アームを取り外します。
2. 古いスプリングを取り外す前に、古いスプリングの向きに注意してください。役立つ場合は写真を撮ってください。
3. 新しいスプリングをアームとボディのアンカーポイントに同じ構成で引っ掛けます。
4. 水を入れる前にアームを再度取り付け、手動でスナップ動作をテストします。

正確な交換用スプリングを入手できない場合は、通常、スプリンクラー ヘッド全体を交換する方が経済的です。高品質の真鍮製インパクトスプリンクラーヘッドの価格は 8 ～ 20 ドルで、本体がすでに数年間使用されている場合は、複数回のスプリング交換よりも長持ちします。

ピボットベアリングの焼き付きまたは腐食

ピボット ベアリング (ヘッド全体が回転する中心のブッシュ) は、鉱物スケールの蓄積、腐食、物理的損傷により固着する可能性があります。ベアリングが焼き付くと、完全に機能する衝撃機構であっても、中央ジョイントの摩擦が大きすぎるため、ヘッドを回転させることができなくなります。

ベアリングのテスト方法

水を止めた状態で、スプリンクラーヘッドを手で回してみてください。適切に機能しているヘッドは、最小限の抵抗で自由に回転する必要があります。2 本の指でほとんど力を入れずに回転できるはずです。ヘッドが硬かったり、力が必要だったり、まったく回転しない場合は、ベアリングが損傷しています。

硬いベアリングを解放する

• 軽度の腐食またはスケール： ピボットジョイントにはWD-40などの浸透潤滑剤または専用のスプリンクラー潤滑剤を塗布してください。ヘッドを手動で 2 ～ 3 分間前後に動かします。必要に応じてこれを繰り返し、灌漑を再開する前に水で洗い流します。
• 重スケール（硬水地域）： ヘッドを分解し、ピボットコンポーネントを 50/50 の白酢溶液に 1 ～ 2 時間浸し、小さなブラシでこすり、すすぎ、再組み立てします。
• 物理的ダメージ: ベアリングに亀裂、溝、変形がある場合、信頼できる修正方法は交換のみです。ほとんどのインパクトスプリンクラーでは、ピボットアセンブリが本体と一体となっているため、ヘッド全体を交換する必要があります。

インパクトスプリンクラーベアリングに高濃度のグリースを使用しないでください。グリースを使用すると汚れが付着し、時間の経過とともに問題が悪化します。ピボットの長期メンテナンスには、シリコンベースの潤滑剤を薄く塗布することが望ましいです。

トリップカラーの位置ずれまたは損傷

インパクトスプリンクラーは、1 つまたは 2 つの調整可能なトリップ カラー (アーク ストップまたは逆転カラーとも呼ばれます) を使用して回転円弧を定義します。これらのカラーはスプリンクラーの本体に取り付けられ、回転ヘッドの小さなタブと係合します。ヘッドがカラーに到達すると、タブがデフレクター アームを反対側に反転させ、回転方向を逆転させます。カラーが滑ったり、破損したり、所定の位置から強制的に外れたりすると、ヘッドはその時点で停止し、逆転することがなくなり、回転が完全に停止したように見えます。

トリップカラーの点検・調整

水を出し、ヘッドが回転するのを観察します。特定の点で停止し、ディフレクター アームが 1 つの位置で動かなくなっているように見える場合は、その位置のトリップ カラーを確認してください。カラーは溝にしっかりと固定され、反転タブにスムーズにかみ合うように正しい角度になっている必要があります。

• カラーを体の新しい位置にスライドさせ、ヘッドが正しく反転するかどうかをテストします。
• 首輪のタブが割れたり折れたりした場合は、首輪を交換してください。多くのメーカーが交換用首輪セットを 3 ～ 7 ドルで販売しています。
• 全周 (360°) 回転させるには、逆転カラーを完全に取り外すか、通常の動作中に噛み合わない位置に配置する必要があります。

ディフレクターアーム機構に破片が詰まっている

地上のライザーに取り付けられたインパクトスプリンクラーは、デフレクターアームとスプリンクラー本体の間に破片が詰まることに特に脆弱です。刈り取った草、小さな小石、昆虫の体、種子のさや、その他の有機物が、開いた位置でも閉じた位置でもアームを詰まらせる可能性があります。これは、芝刈りや風の飛散によって定期的に破片がスプリンクラーに接触する地域で特によく見られます。

瓦礫の撤去

水を止めて、ディフレクターアームのピボットポイントを注意深く検査してください。細い工具 (つまようじやまっすぐに伸ばしたペーパー クリップが便利です) を使用してピボットの周りを調べ、自由な動きを妨げている物質をすべて取り除きます。目に見えるゴミを取り除いた後、スプリンクラーに水を少し流して、残っている粒子を洗い流します。スプリンクラーを稼働状態にする前に、アームのスナップ動作を再度テストしてください。

破片の侵入が継続的な問題である場合は、インパクトスプリンクラーを設置することを検討してください。 保護シュラウド付きの加重ベース 、または、使用しないときに頭を地面の下に保つポップアップインパクトスプリンクラースタイルに切り替えることもできます。

過剰な水圧によりヘッドがロックされる

圧力に関連する最も一般的な問題は低圧力ですが、圧力が高すぎるとインパクト スプリンクラーが適切に回転しなくなる可能性もあります。圧力が約100℃を超えると 60 ～ 70 PSI ウォータージェットがディフレクターアームにあまりにも強い力で当たると、アームが戻り経路を超えてしまうほど後方に押されるか、油圧力によってアームが完全にスナップバックできずに偏向位置に固定されてしまいます。これは、強い水流にもかかわらず、ヘッドが不規則に振動するか、単に静止したままになるという形で現れます。

過圧の診断

ゾーンに供給する供給ラインに圧力計を使用します。スプリンクラー接続点で動圧が 55 PSI を超える場合は、過圧が原因である可能性があります。その他の兆候としては、ノズルの霧や曇り (一貫した流れではなく細かい液滴)、ゾーンが作動したときのパイプ内のウォーター ハンマー ノイズ、近くのソレノイド バルブのダイヤフラムの頻繁な故障などがあります。

高圧向けのソリューション

• をインストールします 圧力調整器 灌漑ゾーン前の供給ライン上。圧力を事前設定レベル (通常 30 または 45 PSI) まで下げるゾーン固有のレギュレーターは、15 ～ 40 ドルで入手できます。
• ゾーン供給に部分的に閉じたボールバルブを使用して流量を減らし、動圧を減らします。これは大まかな調整ですが、いざというときに機能します。
• インパクトスプリンクラーのより大きなノズルサイズに切り替えると、同じ圧力でより多くの流れが可能になり、ジェット速度とアーム衝撃力が減少します。

一般的な故障モードを一目で比較

以下の表は、インパクトスプリンクラーの回転が停止する最も一般的な理由、各問題の特定方法、および問題を修正するための一般的なコストをまとめたものです。

あらゆるインパクトスプリンクラーの段階的な診断プロセス

インパクトスプリンクラーの回転が停止したときは、推測するのではなく、この論理シーケンスを実行してください。各ステップでは、次のステップに進む前に、原因のカテゴリを排除します。

1. 手の回転を確認します。 水を切った状態でヘッドを手で回します。硬い場合は、何よりもまずピボットベアリングに対処してください。
2. デフレクター アームのスプリングをテストします。 腕を脇に押して放します。しっかりと元に戻らない場合は、スプリングを交換する必要があります。
3. 目に見える破片がないか検査します。 アームピボット、ノズル、トリップカラーの周囲に異物がないか確認してください。
4. 水を入れて次のことを観察してください。 スプレーがあるかどうか、ジェットの品質、回転サイクルのどの部分が失敗しているかに注目してください。
5. 圧力を測定する: 供給側にはゲージを使用してください。ゾーンが 30 ～ 55 PSI で動作していることを確認します。
6. ノズルを取り外して検査します。 見つかった内容に基づいて、必要に応じて清掃または交換します。
7. トリップカラーを確認してください。 ヘッドが特定の点で停止するかどうか、それらが正しく配置され、損傷を受けていないことを確認します。
8. すべてが失敗した場合は、ヘッドを交換します。 洗浄、調整、注油を行っても問題が解決しない場合は、新しいヘッドを使用するのが最も費用対効果の高い解決策です。

インパクトスプリンクラーを確実に回転させるための予防メンテナンス

スプリンクラーに影響を与える問題のほとんどは、基本的な季節メンテナンスで防ぐことができます。適切にメンテナンスされたインパクトスプリンクラーヘッドは長持ちします 10～20年 住宅用途では、何の注意も払われず 3 ～ 5 年以内に故障するユニットと比較すると、大きな違いがあります。

春のスタートアップチェックリスト

• スプリンクラーを接続して冬期閉鎖中に蓄積した可能性のある破片を取り除く前に、供給ラインを洗い流してください。
• 各スプリンクラー ヘッドに亀裂がないかどうか、特に凍結融解サイクルによって最も大きな損傷が生じるノズルとピボット領域の周囲を検査します。
• すべてのヘッドのディフレクター アーム スプリングをテストします。張りがなくなったものは交換してください。
• ピボットベアリングが自由に回転することを確認し、ヘッドが少しでも硬いと感じる場合は、シリコン潤滑剤を軽く塗布します。
• ノズルの状態を確認し、スケールや破片を取り除きます。
• 保管中または凍結中にアーク停止カラーの位置がずれていないことを確認します。

シーズン中のメンテナンス

• 月に 1 回、各ゾーンの目視チェックを行ってください。システムの稼働中にエリアを歩き回り、ヘッドが回転していないか、予期しない方向にスプレーしているヘッドを探します。
• 芝刈りやスプリンクラーライザー付近での作業後は、機器の振動や風によって破片がアーム機構内に押し込まれていないことを確認してください。
• 硬水エリア (炭酸カルシウム 150 mg/L 以上) にお住まいの場合は、スケールの蓄積を防ぐために、季節の半ばにノズルエリアを簡単に酢で洗い流すことを検討してください。

秋の防寒対策

• ノズルとピボットハウジング内の水が膨張してヘッドに亀裂が入るのを防ぐために、最初の急激な凍結の前にすべてのラインを排出するか吹き飛ばしてください。
• ヘッドが地上のライザー上にあり、完全に排水できない場合は、ヘッドを取り外して冬の間屋内に保管します。
• シーズン中に問題を示したヘッドをメモしておき、灌漑シーズンが再び始まって慌てるのではなく、春までに問題に対処できるようにします。

修理ではなく交換すべき場合

修理を続けることが適切ではない状況もあります。次の場合は、インパクトスプリンクラーヘッド全体の交換を検討してください。

• ヘッドは 10 ～ 12 年以上前のもので、1 シーズン内に複数回の修理が必要です。
• 本体に亀裂が入っているか、構造の完全性に影響を与える重大な腐食が見られます。
• 特定のモデルの交換部品 (スプリング、ノズル、カラー) は入手できなくなりました。
• ピボット ベアリングには永久的に刻み目または溝が刻まれており、交換用ベアリングを個別に入手することはできません。
• 修理に必要な部品の総コストは、新しいヘッドのコストに近づくか、それを超えます。

Rain Bird、Nelson、Orbit などの信頼できるブランドの新しい真鍮製インパクト スプリンクラー ヘッドは、通常、高価です。 10ドル～25ドル 。灌漑請負業者からの 1 回のサービス コールが 1 時間あたり 75 ～ 150 ドルかかることを考えると、特に上記の手順を使用して問題を正しく診断した場合は、インパクト スプリンクラー ヘッドを自分で修理または交換するほうが、ほとんどの場合、より良い価値があります。
