なぜインパクトスプリンクラーはくっつくのでしょうか？

インパクトスプリンクラーが固着する主な原因は、 破片の蓄積、シールの摩耗または膨張、硬水による鉱物の堆積、ピボット アームのスプリングまたはベアリングの機械的摩耗 。回転ヘッドの回転が停止したり、ある位置に固定されたりすると、水の分配が不均一になり、芝生や畑全体に乾燥した部分が残ります。幸いなことに、固着の問題のほとんどは、詰まりの原因が正確に分かれば、ユニット全体を交換することなく修正可能です。

インパクトスプリンクラーが固着したときに実際に内部で何が起こるか

インパクト スプリンクラー (インパルス スプリンクラーとも呼ばれます) は、重りを付けたディフレクター アームに当たる水の力を利用して、スプリンクラー ヘッドを前後または全円弧で回転させます。そのアームがヘッド本体を打ち、衝撃のたびにヘッド本体を数度押すので、この名前が付けられました。何かがこの機械的リズムを妨げると、頭の動きが止まります。

その動きは正確な順序によって決まります。水圧がノズルを押し、アームのデフレクターカップに当たり、アームが水流からスイングし、バネがアームを引き戻して次の攻撃を行います。スプリングの張力が失われた場合、ピボットジョイントが固着した場合、ベアリングに砂が詰まった場合、またはヘッドのベースが詰まった場合、サイクルは中断されます。どの部分が失敗したかを理解すると、それを修正する方法が正確にわかります。

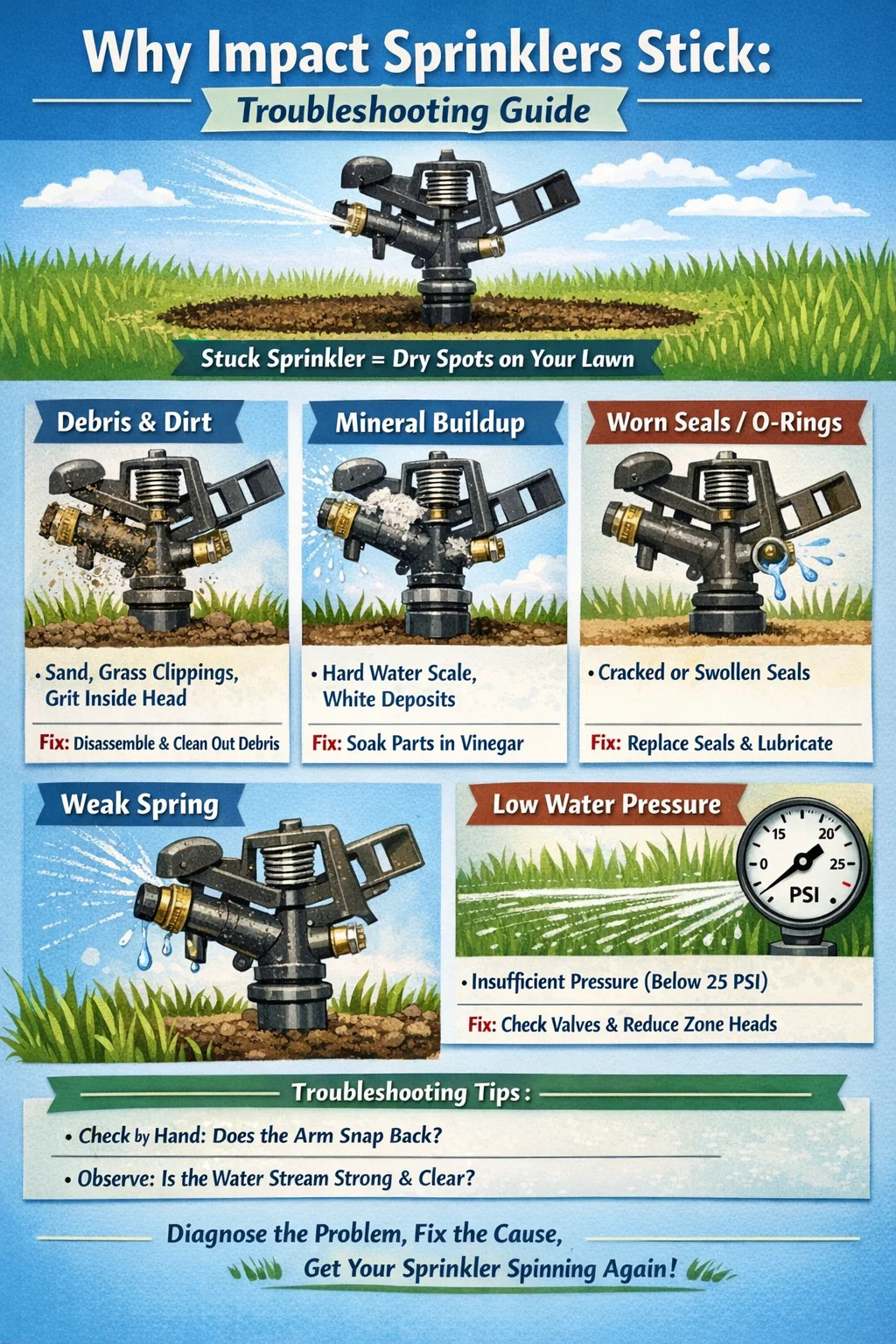

最も一般的な理由 インパクトスプリンクラー 立ち往生する

ヘッド内部のゴミや汚れ

砂、小さな砂利、刈り取った草、土壌粒子は、住宅や農業環境でインパクトスプリンクラーが固着する最大の原因です。たとえ 1 mm 未満の小さな砂片がベアリングのカラーやノズルに詰まったとしても、回転を完全に停止させるのに十分な摩擦が発生します。地上に設置されたスプリンクラー ヘッドは、散水サイクルごとに供給ラインから水が引き込まれ、その水に含まれる微粒子が時間の経過とともにヘッド内に堆積するため、特に脆弱です。

ライザーにインライン フィルターやスクリーンがないシステムは、最も大きな影響を受けます。灌漑維持管理会社の研究は一貫して次のことを示しています。 インパクトスプリンクラーのサービスコールの 60% 以上にヘッドの詰まりまたは汚れが関係しています 主な原因または寄与する原因として。

鉱物堆積物と硬水スケール

硬水（高濃度のカルシウムとマグネシウムを含む水）が存在する地域では、インパクトスプリンクラーにより、ノズルの内部およびピボットアームアセンブリに沿って白亜のような白い蓄積物が発生します。数か月にわたって、このスケールによりノズルの開口部が狭くなり、圧力と流量が減少し、可動部品が接着される可能性があります。水の硬度以上 150 mg/L (100 万分の 1) スプリンクラーを定期的に清掃しないと、1 回の灌漑シーズン内に顕著なスケールの発生が発生します。

問題は、水源が石灰岩の帯水層から取られる乾燥気候、つまりアメリカ南西部、地中海地域、オーストラリアの一部などの地域ではさらに悪化します。これらのシステムのスプリンクラー ヘッドは、信頼性の高い回転を維持するために 3 ～ 6 か月ごとにスケール除去が必要になることがよくあります。

摩耗または変形したシールおよび O リング

インパクトスプリンクラー内のシールと O リングは、回転ヘッドと固定ベースの間に水密な嵌合を作成します。これらのゴム部品が老化したり、乾燥したり、紫外線や処理水中の化学薬品にさらされると、亀裂、膨張、または反りが生じることがあります。 O リングが膨張すると、回転スリーブに対して非常に大きな摩擦が生じ、完全な水圧でもそれに勝つことができなくなります。一方、シールに亀裂が入ると水が横方向に逃げ、ディフレクターアームのサイクルを駆動する圧力が低下します。

低予算グレードのインパクトスプリンクラーのほとんどのゴムシールの機能寿命は 3～5年 通常の屋外条件下では。高品質の真鍮製インパクトスプリンクラーは、より耐久性のあるシール素材を使用しており、かなり長く使用できますが、それでも最終的にはシールが破損します。

ピボットアームのスプリングが弱いか破損している

デフレクターアームに取り付けられたスプリングは、衝突のたびにデフレクターアームを水流に戻します。このスプリングが金属疲労や腐食によって弱まると、アームが十分に早く戻らなくなり、曲がったままになるか、ヘッドをほとんど叩かず、意味のある回転力が伝わりません。スプリンクラーが動いている (水が流れている) ように見えますが、ヘッドが回転しません。

これは、肥料の豊富な水にさらされた古いスプリンクラーで特によく見られ、コーティングされていない金属スプリングの腐食が促進されます。安価な亜鉛合金スプリングは最も脆弱です。ステンレス鋼のスプリングは大幅に長持ちします。

低水圧

インパクトスプリンクラーが正しく機能するには、最小動作圧力が必要です。住宅用および商業用モデルのほとんどは、以下の条件を満たす必要があります。 25および50 PSI ヘッドでディフレクターアームのリズムを駆動するのに十分な力を生成します。供給圧力が最小値を下回ると、同時に稼働するゾーンが多すぎる、供給ラインが部分的に閉塞している、または自治体の圧力変動が原因で、スプリンクラーヘッドの速度が低下するか、回転が完全に停止します。

早朝には問題なく回転するヘッドが、その日の後半になると固着してしまう場合は、多くの場合、機械的な問題ではなく、圧力の問題です。家庭需要のピーク期には、供給ライン内の利用可能な圧力が著しく減少し、場合によっては 10 ～ 20 PSI 減少します。

頭に生えてくる草や植物

地面近くに取り付けられたスプリンクラーでは、回転カラーの周囲や内部に草や雑草が物理的に成長する可能性があります。季節を通じて植物が生い茂ると、植物が頭を包み込み、回転を止めるのに十分な機械的抵抗が生じます。これは徐々に起こるため、スプリンクラーは完全に停止するまでに数週間かけてゆっくりと回転する場合があります。芝生管理チームは芝刈り中にスプリンクラーゾーンを見落とすことが多く、それぞれの頭の周りに背の高い草の輪が直接残ってしまいます。

金属部品の腐食と錆

湿気の多い環境やスプリンクラーを水の中に放置すると、鉄鋼部品が錆びます。錆は形成されるにつれて膨張します。これは、かつては相互に自由に移動していた腐食した部品がしっかりと結合することを意味します。最も一般的な犠牲者はピボットベアリングです。亜鉛合金部品であっても影響を受けないわけではありません。異種金属が水の存在下で接触すると電気腐食が発生し、接続点の劣化が加速します。

インパクトスプリンクラーが固着する原因を診断する方法

スプリンクラーを分解する前に、簡単な診断シーケンスを実行してください。時間を節約し、分解する前に適切な交換部品を注文するのに役立ちます。

1. システムの電源を入れ、ヘッドが少しでも動くか、回転し始めて停止するかどうかを確認します。
2. 水が流れている間、指でディフレクターアームを手動で押してみてください。急激に戻る場合は、スプリングは正常です。動きが鈍かったり、ほとんど戻らない場合は、スプリングが疑われます。
3. ノズルの流れを見てください。完全できれいなアークは、圧力が良好で、詰まりがないことを示します。弱い、スパッタリング、または偏向した流れは、部分的な詰まりまたは圧力の低下を示唆しています。
4. （水を切った状態で）ヘッドを手動で回転させてみてください。自由に回転する場合は、圧力またはディフレクター アームが原因である可能性があります。硬かったり、磨耗している場合は、破片、鉱物スケール、またはベアリングの焼き付きが疑われます。
5. 頭部のすぐ周囲に植物の侵入がないか確認してください。

分解する前に発見結果を記録しておくと、修理プロセスがより迅速かつ効率的になります。

スタックしたインパクトスプリンクラーの段階的な修正

瓦礫や堆積物の除去

給水を止めてください。スプリンクラー ヘッドをライザーから外します。ほとんどのネジは反時計回りに外れます。メーカーの設計に従ってヘッドを分解します (ほとんどの真鍮製インパクトスプリンクラーはカラーの部分でクリップが外れます)。すべてのコンポーネントをきれいな水ですすいでください。小さなブラシ（古い歯ブラシが効果的です）を使用して、ノズル、ベアリングカラー、および堆積物が溜まっている溝をこすります。ノズルを光源にかざして、完全に透明であることを確認します。再度組み立ててテストします。

破片が付着しやすいシステムの場合、 200メッシュのY型ストレーナーフィルターを設置 ゾーン入口にて。これにより、粒子がヘッドに到達する前に捕捉され、洗浄頻度が大幅に削減されます。

ミネラル沈着物の除去

分解した部品を白酢に 30 ～ 60 分間浸します。酢酸は、ほとんどの金属やプラスチック部品を損傷することなく、炭酸カルシウムスケールを溶解します。大量の汚れが蓄積した場合は、灌漑設備用に配合された市販のスケール除去剤溶液を使用してください。浸した後、つまようじまたは細いワイヤーを使用してノズル開口部を掃除します。再組み立てする前に徹底的に洗い流してください。残留酸は時間の経過とともにゴム製シールを劣化させる可能性があります。

水の硬度が継続的に超えている場合 200mg/L 、進行中のスケールの形成を減らすために、システム全体の軟水器、または少なくとも磁気整水器を灌漑供給ラインに設置することを検討してください。

摩耗したシールとOリングの交換

古い O リングをホームセンターまたは灌漑業者に持って行って、サイズを正確に合わせてください。ほんの数ミリの違いでも漏れや固着の原因となります。一般的なインパクトスプリンクラーモデルの O リング交換キットのコスト 2ドルから8ドルの間 ヘッド内のすべてのシールを含めます。取り付ける前に、新しい O リングに少量のシリコンベースの潤滑剤を塗布してください (ゴムを劣化させる WD-40 などの石油ベースの製品は決して使用しないでください)。これにより耐用年数が延び、組み立てが容易になります。

デフレクターアームとスプリングの固定

スプリングが曲がったり、わずかに伸びたり、腐食したりした場合は、交換するのが適切です。スプリングは安価であり、一般的な交換品であれば通常 3 ドル未満であり、ほとんどのインパクト スプリンクラー ブランドでは個別の部品として販売されています。新しいスプリングを取り付けるときは、張力が動作圧力に対して正しく設定されていることを確認してください。スプリングがきつすぎると、アームが十分にたわむことができなくなります。緩すぎると、アームが十分な力で元に戻りません。ほとんどのメーカーは、製品ドキュメントでスプリング張力設定を指定しています。

また、アームのディフレクターカップに亀裂や変形がないか確認してください。破損したカップは水流を効率的に捉えることができず、各サイクルでアームに伝わる力が減少します。

ピボットベアリングの潤滑

洗浄後、ピボットベアリングと回転カラーの表面にシリコン グリースの薄い層を塗布します。過剰に潤滑しないでください。過剰なグリースは汚れを引き寄せ、数週間にわたって問題を悪化させます。軽く均一なコーティングで十分です。シリコーン潤滑剤は耐水性があり、プラスチックやゴムとの互換性があるため、灌漑設備に最適です。 WD-40 (水を置換するスプレーであり、真の潤滑剤ではありません) は避け、シールを劣化させる可能性のある油ベースの製品は絶対に使用しないでください。

低気圧問題への対処

圧力が根本的な原因である場合は、ホースよだれかけに取り付けた簡単なゲージで圧力を測定することから始めます。これらのゲージはホームセンターで約 10 ～ 15 ドルかかります。供給側の圧力は適切であるが、スプリンクラーで大幅に低下する場合は、バルブが部分的に閉じているか、供給ラインがねじれているか、ゾーンバルブでフィルタースクリーンが詰まっていないかを探してください。特定のゾーンで同時に動作するヘッドの数を減らします。原則として、 インパクトスプリンクラーヘッドは 3 ～ 5 個まで ノズルのサイズと利用可能な供給圧力に応じて、単一ゾーンで動作する必要があります。

インパクトスプリンクラーの固着問題の概要

インパクトスプリンクラーヘッドの修理と交換の時期

ヘッドが比較的新しく (プラスチックの場合は 5 年未満、真鍮の場合は 10 年未満)、ハウジングに損傷がなく、問題が 1 つまたは 2 つのコンポーネントに限定されている場合は、修理が合理的です。ボディに亀裂が入った場合、複数の部品が同時に故障した場合、またはヘッドが生産終了モデルでスペアパーツがない場合は、交換する方が賢明です。

プラスチック製インパクトスプリンクラーヘッドは通常、 1個あたり3ドルから15ドル 、高品質の真鍮製インパクトスプリンクラーの範囲は次のとおりです。 15ドルから60ドル 。交換部品のコストが新品価格の 50% 以上に近づく場合、通常は交換が経済的な選択となります。特に、古い腐食したボディに新しく再構築されたヘッドは、1 シーズン以内に次の故障が発生することが多いためです。

真鍮製インパクトスプリンクラーは、頻繁に使用される商業用途や農業用途では、初期コストが高くても価値があります。これらはプラスチック製ユニットよりもはるかに長持ちし、基本的なメンテナンスを行えば 15 ～ 20 年使用できることが多く、そのコンポーネントは交換部品としてより安定して入手可能です。

将来のインパクトスプリンクラーの固着を防止する

予防は修理を繰り返すよりはるかに簡単です。少量の定期メンテナンスを行うことで、インパクト スプリンクラーの固着の原因のほとんどを、発生する前に取り除くことができます。

• 入口フィルターを取り付けます。 各ゾーンバルブ入口のメッシュスクリーンフィルターは、破片がスプリンクラーヘッドに到達する前に阻止します。各灌漑シーズンの開始時にフィルターエレメントを掃除または交換してください。
• 起動時にシステムをフラッシュします。 各季節の前に、ゾーンバルブを手動で開き、スプリンクラーヘッドを取り付けずに数分間水を流し、パイプ内に蓄積した堆積物を取り除きます。
• ヘッドを毎年クリーニングします。 12 か月ごとに、または硬水地域では 6 か月ごとに、すべての衝撃スプリンクラー ヘッドを分解、洗浄、検査してください。
• ヘッド周囲のクリアランスを維持します。 各スプリンクラー ヘッドから少なくとも半径 15 cm 以内の草を刈り取ってください。植生の成長が繰り返し問題になる場合は、取り付け高さをわずかに上げます。
• システム圧力を季節ごとに確認します。 水圧は季節の需要変化に応じて変化します。ゾーンヘッドの動作圧力がメーカーの推奨範囲内にあることを確認してください。
• 正しく冬季化してください: 寒冷地では、最初に凍結する前にスプリンクラーシステムを排水するか吹き飛ばしてください。スプリンクラーヘッド内で氷が膨張すると、ハウジングに亀裂が入り、シールが変形し、翌春に問題が発生する可能性があります。
• シリコン潤滑剤を毎年塗布します。 ピボットベアリングと回転カラーにシリコン グリースを薄く塗布すると、これらの表面が自由に動くようになり、プロセス中の腐食が防止されます。

この基本的な毎年のケアを受ける灌漑システムは、主要なコンポーネントの故障なしに 10 ～ 20 年間定期的に稼働します。無視されたものは通常、3 ～ 5 シーズン以内に修理または完全な交換が必要になります。

インパクトスプリンクラーと他のタイプのスプリンクラー: 固着の比較

内部タービンとギア列を使用してヘッドを回転させるギア駆動のロータリー スプリンクラーと比較して、インパクト スプリンクラーは機構が単純で、一般に固着した場合の修理が簡単です。デフレクターアーム機構は外部にあり、目に見えるため、検査が簡単です。ギア駆動ヘッドは、内部ギアの公差が厳しいため、砂の影響を受けやすく、専用の工具を使用しないと清掃が困難です。

ポップアップ スプレー ヘッドはまったく回転しないため、回転という意味での「固着」はありませんが、リトラクト スプリングが故障したり、スリーブに砂が溜まったりすると、ポップアップ メカニズムが機能しなくなる可能性があります。これは別の、しかし関連するメンテナンスの問題です。

スポーツ場、ゴルフ場、農地などの広範囲をカバーする場合、 インパクトスプリンクラーは依然として最も耐久性があり、コスト効率の高いオプションの 1 つです それはまさにこの機械的な単純さのためです。固着した場合でも、通常は迅速かつ安価に修正でき、マイナスドライバーとペンチ以外の特別な工具は必要ありません。

アーク調整と固着との関係

多くのインパクト スプリンクラーでは円弧の調整が可能で、回転スイープを制限して 360 度全体ではなく特定のセクターをカバーします。これは、頭にトリップカラーまたは調整カラーを使用して行われます。このカラーの位置が間違っていたり、部分的に固着している場合、ヘッドが意図した円弧を完成させるのではなく、同じ位置に戻ったり反転したりし続けるため、ヘッドが「くっついている」ように見えることがあります。

全円または広い円弧をカバーしようとしているときに、インパクトスプリンクラーが狭い帯域で前後に振動しているように見える場合は、トリップカラーの調整ネジとストップを確認してください。ミネラルの堆積により、これらの小さな調整コンポーネントがロックされることがよくあります。通常、酢に浸し、小さなマイナスドライバーで慎重に操作すると、交換することなくコンポーネントを解放できます。

インパクトスプリンクラーヘッドを清掃または再構築した後は、必ずアーク設定を再確認してください。分解中にトリップ カラーがわずかにずれることはよくあり、次回システムを実行するときに予期しないカバレッジ ギャップが発生します。

ライザーの高さと設置角度の役割

垂直に設置されていないスプリンクラー ヘッドでは、完全に水平なヘッドでは発生しない固着の問題が発生する可能性があります。ライザーが傾くと、ディフレクター アームはきれいな水平円弧を描いてスイングしません。回転の一部で上り坂または下り坂に移動し、バネ張力のダイナミクスとヘッドにかかる力が変化します。時間の経過とともに、この不均一な力の分布により、ピボット ベアリングの片側がもう一方の側よりも早く摩耗し、早期の故障につながります。

ライザーが 2 度以内の鉛直になるようにインパクト スプリンクラーを設置します。 垂直の。取り付けの際は小さな水準器を使用してください。季節によって変動する重い粘土質の土壌がある地域では、毎年春に灌漑期を開始する前にライザー角度を確認して修正します。

ライザーの高さも重要です。インパクトスプリンクラーヘッドが周囲の植生に対して低すぎる位置に取り付けられていると、頻繁に草に絡まってしまいます。芝生用途での標準的な推奨事項は、スプリンクラー本体の上部が収まるようにヘッドを配置することです。 周囲の芝面より10～15cm程度 — 成長期の典型的な草の高さを超えるのに十分な高さ。
