インパクトスプリンクラーを掃除する方法: ステップバイステップガイド

簡単な答え: インパクトスプリンクラーの掃除方法

掃除するには インパクトスプリンクラー 、給水を止め、スプリンクラーヘッドを分解し、構成部品を白酢溶液に 20 ～ 30 分間浸して鉱物沈着物を溶解し、柔らかいブラシでこすり、徹底的にすすぎ、再度組み立てます。ノズルが詰まっている場合は、細いワイヤーまたはつまようじを使用して開口部を取り除きます。このプロセスにより、ほとんどの場合、完全な回転と均一な水の分布が回復します。

インパクト スプリンクラー (インパクト ローター スプリンクラーまたはインパルス スプリンクラーとも呼ばれます) は、入手可能な最も耐久性のある灌漑ツールの 1 つです。これらは、水の力を利用して重りのあるアームを動かし、ディフレクターに当たり、ヘッドをゆっくりとした弧を描いて回転させます。可動部品が土壌、水、肥料残留物にさらされているため、多くの人が予想するよりも早く破片が蓄積します。 丸 1 シーズン掃除しなかったスプリンクラーは、設計流量の 40 ～ 60% で動作している可能性があります。 、水を無駄にし、芝生に乾いた部分が残ります。

インパクトスプリンクラーが汚れて正常に動作しなくなる理由

インパクトスプリンクラーが汚れる理由を理解することは、問題が発生する前に防ぐのに役立ちます。いくつかの異なる原因があり、それぞれにわずかに異なるアプローチが必要です。

硬水からのミネラルスケール

家庭用水道の硬度が 120 mg/L (1 ガロンあたり 7 粒) を超える場合、炭酸カルシウムと炭酸マグネシウムがスプリンクラーのあらゆる内面をゆっくりとコーティングします。時間の経過とともに、この白または黄色がかったクラストはノズルの開口部を狭め、フィルタースクリーンを制限し、インパクトアームを所定の位置に固定することさえあります。フェニックス、ラスベガス、デンバーなどの都市では、水の硬度が 200 ～ 400 mg/L の間で定期的に測定されています。つまり、これらの地域の住民は、灌漑が活発な季節には 4 ～ 6 週間ごとにスプリンクラーを掃除する必要がある可能性があります。

土壌や瓦礫の侵入

スプリンクラーが停止すると、圧力が急激に低下し、短時間の真空状態が発生し、細かい土壌粒子がノズルから内部チャンバーに引き込まれます。これは、逆止弁のない古いスプリンクラー システムで特によく見られます。たとえ少量の粘土やシルトでも、数回の灌漑サイクルでフィルタースクリーンが詰まる可能性があります。

藻類と有機物の成長

暖かく湿った気候では、散水セッションの間にスプリンクラー本体内に水が溜まると、藻類の成長が促進されます。これにより、緑色または黒色のぬるぬるした膜が形成され、流路が部分的に遮断されます。藻類の蓄積は、池や再生水源に接続されたスプリンクラーでよく見られますが、夏には市の水道にも発生する可能性があります。

肥料と化学残留物

灌漑ラインに接続された肥料注入器または施肥システムを使用している場合、水が蒸発すると、スプリンクラー コンポーネント内で可溶性肥料塩が結晶化する可能性があります。これらの堆積物は化学的には鉱物スケールと似ていますが、完全に溶解するには強力な洗浄液が必要な場合があります。

始める前に必要なツールと材料

水を止める前にすべてを集めてください。欠けているツールを見つけるためにプロセスの途中で停止することは、人々が清掃作業を急いで間違って再組み立てする最も一般的な理由です。

• ペンチまたはスプリンクラーレンチ
• 白蒸留酢 (スプリンクラーあたり少なくとも 500 mL)
• 浸すための浅いボウルまたはバケツ
• 古い歯ブラシまたは小さなナイロン毛のブラシ
• 細いワイヤー、針、またはノズル掃除用具
• すすぐためのきれいな水が入った庭用ホース
• 交換用 O リング (オプションですが、スプリンクラーが 3 年以上経過している場合は推奨)
• 防水シリコングリスまたはワセリン
• 清潔な乾いた布またはペーパータオル

酢だけでは除去できない重いミネラルスケールの場合は、メーカーの指示に従って希釈した CLR (カルシウム、石灰、錆び除去剤) などの市販のスケール除去剤を代用できます。ゴムパッキンに漂白剤を直接使用すると劣化が早まりますので避けてください。

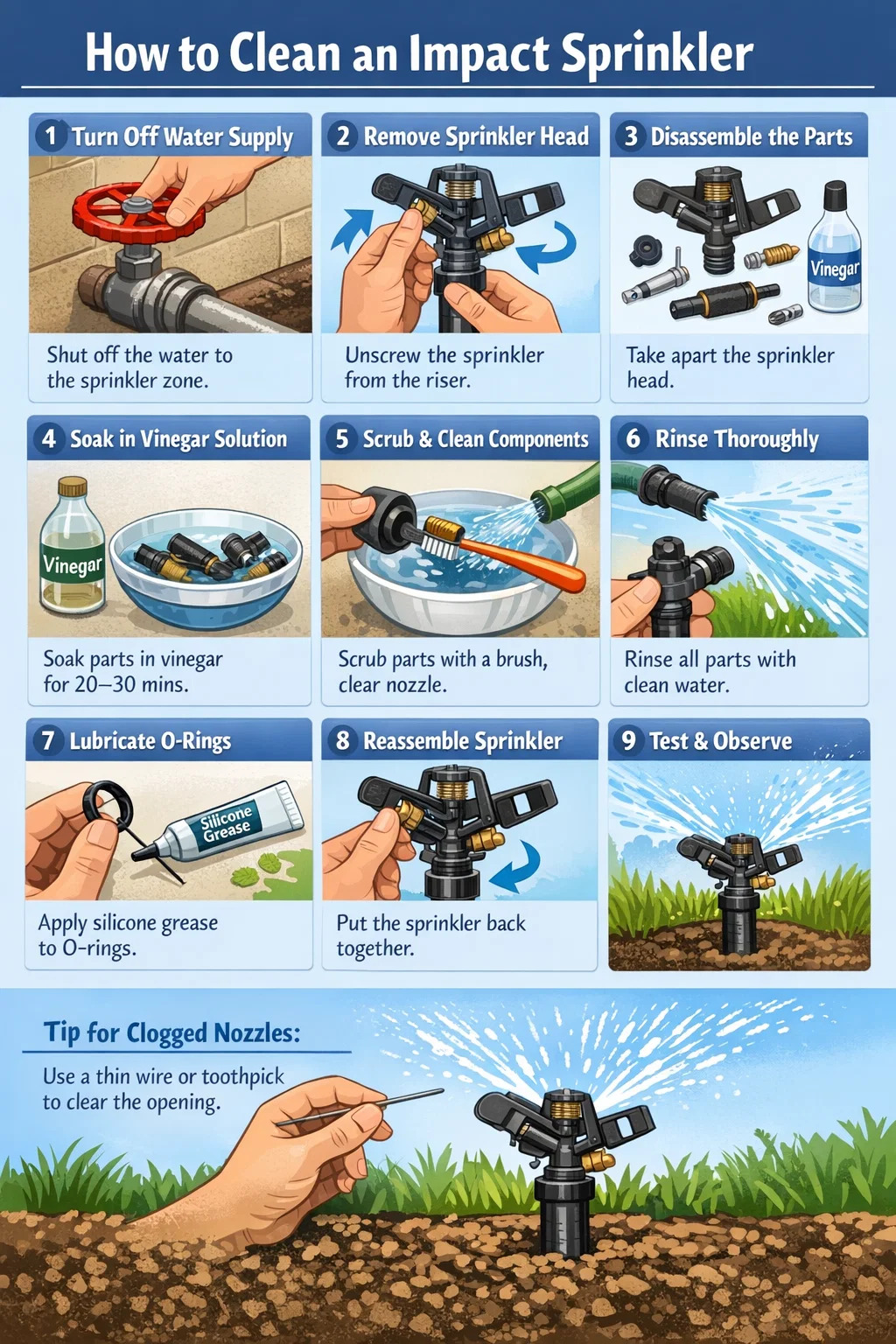

ステップバイステップ: インパクトスプリンクラーヘッドを掃除する方法

以下の手順を順番に実行してください。ステップ (特に浸漬) をスキップすると、不完全な結果が生成され、より早く作業を繰り返す必要があります。

ステップ 1: 給水を遮断する

ゾーンバルブまたは主灌漑の遮断を閉じます。システムで灌水タイマーが使用されている場合は、作業中にスケジュールされたサイクルが作動しないように、それを無効にするか手動モードに切り替えてください。近くのホースよだれかけを短時間開くか、バルブを閉じた後 2 ～ 3 秒間ゾーンを実行して、圧力を解放します。

ステップ 2: スプリンクラーをステークまたはライザーから取り外す

ほとんどのインパクトスプリンクラーは、標準の 3/4 インチまたは 1/2 インチの NPT 接続を備えたライザーパイプまたはステークにねじ込まれます。ライザーをしっかりと保持し、スプリンクラー本体を反時計回りに回します。何年も取り除いていない場合、糸にミネラルが蓄積して硬くなっている可能性があります。調整可能なレンチで穏やかな圧力を加えます。PVC ライザーに亀裂が入る可能性のある急激な動きは避けてください。

ステップ 3: スプリンクラー ヘッドを分解する

インパクトスプリンクラーモデルが異なれば分解方法も異なりますが、ほとんどのコンポーネントは同じ一般コンポーネントを共有しています。

• ノズル – デフレクターアームの前部にある小さな真鍮またはプラスチックのインサート
• ディフレクターアーム – 前後に揺れる重みのあるアーム
• 春 – アームの戻り速度を制御します
• ボディまたはベアリングカップ – スパイクを中心に回転するメインハウジング
• フィルター画面 – 給水口内の小さなメッシュスクリーン、多くの場合 100 ～ 150 メッシュ
• Oリングとシール – 接続点での漏れを防止します

すべての部品を、取り外した順番にきれいな布の上に置きます。分解する前に携帯電話で写真を撮ると、再組み立て時の大きなストレスを軽減できます。

ステップ 4: 最初にフィルター画面を検査する

フィルター スクリーンはスプリンクラーの基部にあり、そこから水が入ります。ラジオペンチまたは小型マイナスドライバーを使用して慎重に引き抜きます。光にかざしてください。メッシュの 20 ～ 30% 以上を通して光が見えない場合は、目詰まりがひどいため、重点的に掃除する必要があります。多くの場合、 フィルタースクリーンの詰まりだけで、衝撃スプリンクラーのパフォーマンス問題の 70 ～ 80% が発生します。 .

ステップ 5: すべてのコンポーネントを酢に浸す

ノズル、フィルター スクリーン、および金属または硬質プラスチック部品を、希釈していない白蒸留酢の入ったボウルに置きます。酢に含まれる酢酸 (通常濃度 5%) は炭酸カルシウムやマグネシウムの沈着物と反応し、簡単に洗い流せる水溶性の酢酸カルシウムに変換します。軽いスケールの場合は最低 20 分間、重度の汚れの場合は最長 2 時間浸します。ゴム O リングを酢に長時間浸さないでください。膨張を防ぐため、10 ～ 15 分後に取り外してください。

ステップ 6: 各コンポーネントをスクラブしてクリアする

浸した後、歯ブラシを使ってすべての表面をこすります。以下の点に細心の注意を払ってください。

• ノズル開口部の内側 - 細いワイヤーまたはつまようじを使用して、残っているスケールや破片を突き刺して取り除きます。
• フィルタースクリーンの両面 - メッシュが破れないように、流水で優しくこすってください。
• 回転ヘッドが設置されるスプリンクラー本体内部の座面
• O リングが収まる溝 - ここにゴミがあると洗浄後の漏れの原因になります

特にノズルの場合は、掃除した後、光源にかざしてください。きれいで丸い、障害物のない開口部が見えるはずです。穴が楕円形であるか、エッジが粗い場合は、ノズルが摩耗損傷を受けている可能性があるため、再使用するのではなく交換する必要があります。

ステップ7: しっかりとすすぐ

すべてのコンポーネントをきれいな流水でそれぞれ少なくとも 30 秒間洗い流します。スプリンクラー内に残った酢やスケール除去剤の残留物は、灌漑用水中のミネラルと反応し続け、白色の沈殿物を生成し、数サイクル以内にノズルを再び詰まらせる可能性があります。各部品を振って、本体内にほぐした破片が残っていないことを確認してください。

ステップ 8: 可動部品に注油する

Oリングと座面に防水性のあるシリコングリスを少量塗布します。これには 2 つの効果があります。ゴム製シールを乾燥やひび割れから保護し、スプリンクラー本体が杭上でスムーズに回転するようにします。 ゴム O リングには WD-40 などの石油ベースの潤滑剤を使用しないでください。 — 数週間以内にゴムが膨張して劣化し、追跡が困難な漏れを引き起こします。

ステップ 9: 再組み立てとテスト

スプリンクラーを分解したときと逆の手順で再度組み立てます。交差ねじを避けるために、最初に手でライザーにねじ込み直してから、レンチで締めます。ほとんどのプラスチック製ボディの場合は、手で締めてプラス約 4 分の 1 回転するだけで十分です。水を再びオンにし、スプリンクラーが完全に回転するサイクルを観察します。以下を確認してください:

• 固着や途切れのないスムーズで安定した回転
• 途切れたり霧状のスプレーではなく、透明でしっかりした水流
• ベースまたは接続ネジ部に漏れがないこと
• ノズルサイズで予想される距離に到達する範囲

インパクトスプリンクラーフィルタースクリーンの清掃：詳しく見る

フィルター スクリーンは最も無視されることが多く、スプリンクラーの性能低下の最も一般的な原因となるため、特別な注意が必要です。ほとんどのインパクトスプリンクラーは、100 ～ 200 メッシュのステンレススチールメッシュスクリーンを使用します (数値が大きいほど、濾過が細かくなります)。 150 メッシュのスクリーンには約 100 ミクロンの開口部があり、ほとんどの土壌粒子を捕捉できるほど小さいですが、ミネラルスケールによって目詰まりしやすいものでもあります。

フィルター スクリーンを掃除するときは、硬いワイヤー ブラシをメッシュに直接使用しないでください。これにより、個々のストランドが伸びたり裂けたりして、ゴミが通過できる隙間ができます。代わりに、柔らかい毛の歯ブラシを使用し、メッシュストランドに垂直ではなく平行に作業してください。スクリーンが目に見えて破れたり、ねじれたり、変形したりしている場合は、交換してください。交換用スクリーンは安価で (通常は 1 枚あたり 1 ～ 3 ドル)、予備をいくつかストックしておくと、シーズン中にホームセンターに行く手間が省けます。

灌漑専門家の中には、洗浄したスプリンクラーを再設置する前に供給ラインを洗い流すことを推奨する人もいます。これは、スプリンクラーを一時的に取り外し、ゾーンを 10 ～ 15 秒間オンにしてライザーパイプ内にある破片を追い出し、その後、洗浄したヘッドを再度取り付けます。このステップにより、ライン内にすでに存在する破片によって洗浄されたスプリンクラーがすぐに再び詰まるのを防ぎます。

インパクトスプリンクラーはどのくらいの頻度で掃除する必要がありますか?

洗浄頻度は、水源、水の硬度、システムの使用頻度によって異なります。以下の表は、一般的な灌漑シナリオに基づいた一般的なガイダンスを示しています。

スケジュールに基づいた清掃だけでなく、パフォーマンスのシグナルにも注意を払ってください。スプリンクラーの飛距離半径が短くなった、スプリンクラーが完全に回転しなくなった、または水流が固体ではなく壊れているか霧がかかっているように見えることに気付いた場合は、最後にメンテナンスしたのがいつかに関係なく、すぐに掃除してください。

洗浄後の一般的なインパクトスプリンクラーの問題のトラブルシューティング

徹底的に掃除した後でも、スプリンクラーが正しく機能しない場合があります。実際に何が問題なのかを診断する方法は次のとおりです。

掃除してもスプリンクラーが回転しない

ヘッドが回転しない場合は、座面が損傷しているか、本体とステークの間に破片がまだ閉じ込められている可能性があります。再度分解し、ベアリングカップに亀裂や平坦な箇所がないか検査し、ベアリングチャンネルに砂が詰まっていないことを確認します。手で回転させたときにボディがザラザラしている場合は、ベアリングが回復を超えて摩耗している可能性があり、ユニットを交換する必要があります。 Rain Bird や Nelson のような高品質の真鍮製インパクト スプリンクラーの価格は 8 ドルから 25 ドルの間であり、多くの場合、大規模な修理よりも交換の方が経済的です。

スプリンクラーは一方向にのみ回転します

インパクトスプリンクラーは、回転を駆動するために重りを付けたアームのスイングバックに依存しています。アームがうまく戻らない場合は、スプリングの張力を確認してください。スプリングには、アームをディフレクターに対してしっかりと押し戻すのに十分な力が必要です。スプリングは時間の経過とともに弱くなり、アームがゆっくりと後ろに下がったり、カチッと音がしてディフレクターに接触しない場合は、スプリングを交換してください。スプリングはほとんどの主要ブランドで個別に 1 ～ 4 ドルで入手できます。

再組み立て後にベースから水が漏れる

これはほとんどの場合、O リングが正しく取り付けられていない、損傷している、または紛失していることを意味します。スプリンクラーを取り外し、O リングが溝に正しく装着されていること、目に見える亀裂や変形がないことを確認します。 O リングが平らになっているように見える場合、または永久に固まっている (つまり、元の丸に戻らなくなっている) 場合は、交換してください。交換品を注文する前に、キャリパーを使用して内径と断面の厚さを測定してください。これらの測定値は標準であり、配管業者はこれらを在庫している必要があります。

クリーンなノズルにもかかわらず、短い照射距離

ノズルがきれいでもカバー距離がまだ短い場合は、システム圧力を確認してください。住宅用インパクトスプリンクラーは通常、次の条件で動作するように設計されています。 30 ～ 50 PSI 。 25 PSI 未満では、投射距離が大幅に低下し、意図した半径に到達する前に水流が霧に変わる可能性があります。ホース接続部に安価な圧力計を使用して確認してください。圧力が低い場合は、供給に問題があることを示します。同時に実行されている他のゾーン、バルブが部分的に閉じているか、メイン供給ラインの圧力損失を確認してください。

アームは正しくストライクしますが、カバレッジパターンが不均一です

クリーニング後の被覆が不均一になる場合は、通常、ディフレクタータブが曲がっているか磨耗していることを意味します。デフレクターは、水流を遮断し、特徴的な扇形のスプレー パターンを作り出す小さな角度の付いたフィンです。このタブが変形するとスプレーが偏ってしまいます。一部のディフレクターはドライバーで調整できます。他のものは固定されており、アームアセンブリと一緒に交換する必要があります。

クリーニングインパクトスプリンクラーと他のタイプのスプリンクラー

インパクトスプリンクラーは、構造要件と清掃要件の両方において、ポップアップ スプレー ヘッド、ギア駆動ローター、振動スプリンクラーとは異なります。これらの違いを理解することで、適切なテクニックを適用することができます。

インパクト スプリンクラーは、複雑さの範囲の真ん中に位置します。適切に洗浄するには完全な分解が必要ですが、シンプルな機械設計により、すべてのコンポーネントにアクセスでき、ほとんどのコンポーネントは特別な工具なしで洗浄できます。比較すると、ギア駆動ローターは密閉されたギア機構を備えており、通常、故障した場合には専門家による整備や交換が必要です。

掃除の頻度を減らすための予防メンテナンス

反応性の洗浄は必要ですが、予防措置により、インパクトスプリンクラーの徹底的な洗浄が必要になる頻度が減り、耐用年数が大幅に延長されます。

供給ラインにインラインフィルターを設置する

スプリンクラー ゾーンの上流に設置された Y 型ストレーナーまたはディスク フィルターは、破片が個々のスプリンクラー ヘッドに到達する前に捕集します。システムの流量に応じた 100 ～ 150 メッシュのインライン フィルターの価格は 15 ～ 40 ドルで、目詰まりの頻度を大幅に減らすことができます。これらのフィルターには独自のクリーンアウト バルブが付いているため、ゾーンをシャットダウンすることなく定期的なメンテナンスが簡単になります。

各シーズンの開始時にシステムをフラッシュします

冬期保管後にスプリンクラーを再度取り付ける前に、ゾーンバルブを開いて各ライザーパイプを 15 ～ 20 秒間洗い流してください。これにより、オフシーズン中に蓄積した破片、堆積物、スケールの破片が取り除かれます。春の灌漑開始時のシステム問題の多くは、スプリンクラー自体が原因ではなく、供給ラインにすでに存在していた破片が原因で発生します。

硬水地域には軟水器またはデスケーラーを使用する

水の硬度が常に 150 mg/L を超える場合は、家全体の軟水器またはテンプレート支援結晶化 (TAC) コンディショナーを灌漑供給源に設置することを検討してください。 TAC システムはミネラルを除去するのではなく、表面に付着しないように結晶構造を変更します。これにより、未処理の硬水と比較して、スプリンクラー内のスケールの蓄積を 70 ～ 90% 削減できます。

冬の間、スプリンクラーを適切に保管する

気温が氷点下になる気候では、インパクトスプリンクラーを杭から取り外し、洗浄して完全に乾燥させて屋内に保管してください。スプリンクラー本体内に溜まった水は凍結すると膨張し、本体に亀裂が入ったり、ベアリングカップが変形したりします。凍結融解サイクルによる損傷は、衝撃スプリンクラーの早期故障の最も一般的な原因ですが、これは完全に防止可能です。

O リングを毎年点検して再潤滑してください

スプリンクラーが正常に動作している場合でも、1 年に 1 回は O リングを点検し、注油してください。乾燥した O リングは硬化し、シール能力を失います。この問題は、小さな漏れが何週間も水を浪費するまで気付かないことがよくあります。シリコン グリースのチューブの価格は 5 ドル未満で、数シーズン使用できます。

インパクトスプリンクラーを掃除するのではなく交換する場合

すべてのインパクトスプリンクラーがクリーニングに値するわけではありません。交換したほうが時間とお金を有効に活用できるという明らかな兆候があります。

• 本体にひび割れや破損がある場合: 亀裂は確実に塞ぐことができず、圧力がかかるとスプリンクラーから漏れが発生します。
• 開口部が大きすぎる摩耗したノズル: 元の直径を超えて腐食したノズルは水を無駄にし、洗浄によってサイズを変更することはできません。
• ひどく損傷した座面: ベアリングカップの深い傷や平らな部分は洗浄では修正できず、継続的な回転の問題の原因となります。
• スケールの蓄積がひどく、解消できない場合: 2 時間酢に浸し、穏やかな機械的操作を行った後でもコンポーネントが互いに融着したままの場合は、スケールが材料に深く浸透しすぎています。
• スプリンクラーは 10 ～ 15 年以上使用されています。 プラスチック部品は紫外線への曝露や経年劣化により脆くなります。古いスプリンクラーは、一見無傷に見えても、再組み立て中に亀裂が入る可能性があります。

Rain Bird 25PJDAC や Nelson S200 などの高品質の真鍮製インパクト スプリンクラーの交換費用が 10 ドルから 30 ドルであることを考えると、多くの場合、構造的に損傷したスプリンクラーの修復に 45 ～ 60 分を費やすよりも交換のほうが費用対効果が高くなります。とはいえ、インパクト スプリンクラーは入手可能な灌漑コンポーネントの中で最も修理しやすいものの 1 つであり、その多くは毎年適切なメンテナンスを行えば 15 ～ 20 年間使用できます。
