インパクトスプリンクラーを調整できますか?完全ガイド

はい、インパクトスプリンクラーを調整できます - これが実際の意味です

簡単に言うと、答えは「はい」です。インパクト スプリンクラーは、入手可能な灌漑ツールの中で最も調整可能なものの 1 つです。ほとんどの場合、特別な工具を使用せずに、スプレーの弧、水の距離、流れのパターン、および回転方向を変更できます。基本的なホースエンドインパクトスプリンクラーヘッドを扱う場合でも、より複雑なポップアップインパクトシステムを扱う場合でも、ほぼすべての機能面を散水ゾーンの形状とサイズに合わせて調整できます。各コンポーネントは特定のジョブを実行するため、重要なのは、どの部分がどの動作を制御するかを知ることです。

インパクトスプリンクラー 単純な機械原理に基づいて動作します。水圧によってノズルから水流が押し出され、ノズルが重り付きアーム (インパクト アームまたはデフレクター アーム) に当たり、スプリンクラー ヘッドが回転します。スプリングがアームを繰り返しリセットし、おなじみのリズミカルなクリック音が発生します。この自動運転回転メカニズムが信頼性を高めているだけでなく、各調整ポイントを意味あるものにしているのです。変数を 1 つ変更すると、水やりの動作全体が変わります。

ほとんどの住宅用および農業用スプリンクラーは、回転パターンをカバーするように調整できます。 15 度から 360 度の円まで 。スプレー距離は通常、モデルと動作圧力に応じて約 10 フィートから 60 フィート以上の範囲です。

何かに触れる前に部品を理解する

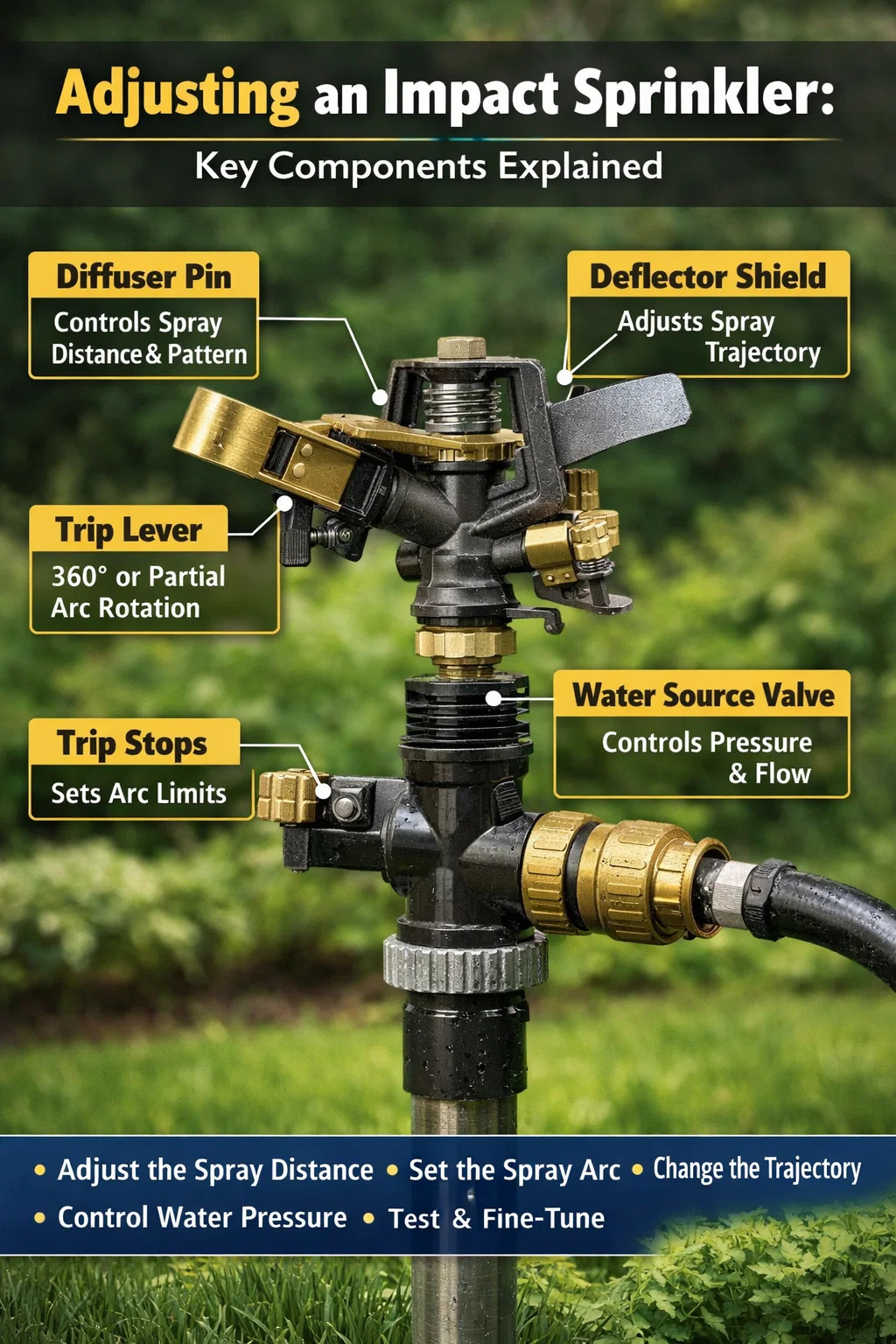

インパクトスプリンクラーを調整する前に、各コンポーネントの機能を理解することが役立ちます。間違った部分に手を伸ばすと、庭の一角が水をやりすぎて、別の角が乾いたままになってしまいます。ほとんどの標準的なインパクトスプリンクラーヘッドにある主な調整可能な部品の内訳は次のとおりです。

すべてのインパクト スプリンクラー モデルにこれらのコンポーネントがすべて含まれているわけではないことに注意してください。一部の基本的な全円真鍮製インパクト ヘッド、特に農業用に設計されたものは、固定パターンのみです。つまり、回転は設定されており、デフレクター スクリューを介してミストの微調整のみが可能です。すべての調整が可能であると考える前に、必ず製品仕様を確認してください。

インパクトスプリンクラーのスプレーアークを調整する方法

スプレー アークは、インパクト スプリンクラーが回転するときにカバーする円の範囲を表します。丸い芝生の中心にスプリンクラーを設置する場合、360 度完全にカバーすることが合理的です。コーナーに配置したり、フェンスに沿って庭のベッドを設置したりする場合は、私道や家の側面に水がかからないよう、部分的に円弧を描く (90 度または 180 度など) 必要があります。

完全な 360 度回転の設定

インパクト スプリンクラーを全周カバーに切り替えるには、スプリンクラー ヘッドの側面にあるトリップ レバーを配置し、直立位置に反転させます。トリップレバーを上げるとトリップストップに引っ掛かりがなくなるため、ヘッドは連続的に真円を描きながら回転します。これは、ほとんどの中央に配置されたスプリンクラーのデフォルト モードであり、実現する最も簡単な構成です。

部分的な円弧を設定して対象を絞った散水を行う

部分的にアークをカバーするには、トリップ レバーを押し下げてトリップ ストップにはめ込みます。次に、2 つのトリップ ストップ (スプリンクラー ヘッドの基部の周りにあるプラスチック クランプ) をスライドさせて、散水ゾーンの左右の境界を定義します。ヘッドが回転すると、トリップ レバーが各ストップに当たり、方向が逆転します。ストップ同士が近づくほど、円弧は狭くなります。トリップ レバーが両方のトリップ ストップの外側にあることを常に確認してください。そうしないと、逆転動作が正しく機能しません。

実際の例: 庭の北側に沿ってある花壇に水をやる場合、1 つのストップを花壇のほぼ左端に配置し、もう 1 つを右端に配置します。スプリンクラーはそのゾーンのみを前後に振動し、庭の残りの部分には影響を与えません。

インパクトスプリンクラーヘッドの水距離の調整

距離制御は、特にインパクトスプリンクラーがフェンス、小道、または隣家の庭に当たる場合に、最も頻繁に必要となる調整の 1 つです。スプレー距離を短縮または延長するには、主に 3 つの方法があります。

ディフューザーピンを使用してスプレー距離を短縮する

ディフューザー ピンは、スプリンクラー ヘッドの前面にある大きなネジで、ノズル開口部の真上に配置されています。時計回りに回すとピンが水流にさらに入り込み、ジェットがより幅広で短いスプレーに分割されます。ピンがノズル上に突き出るほど、水はより多く分散します。つまり、水は前方に突き出るのではなく、扇状に広がります。これは、遠くの点に散水するのではなく、スプリンクラーに近い広い範囲に散水する必要がある場合に最適です。

距離を最大にするには、ディフューザーピンが完全に引っ込むか完全に取り外されるまで、反時計回りに回して緩めます。ピンが流れを妨げることなく、 水は集中ジェットとして排出され、より遠くまで移動することができます — 一部のモデルでは、ディフューザーピンを取り外すと、完全にねじ込んだ位置と比較して、リーチが 20 ～ 40% 増加します。

ディフレクターシールドを使って軌道を変える

デフレクター シールドはスプリンクラー ヘッドの上部にある平らな金属片で、通常は時計回りまたは反時計回りに回転させることで調整できます。シールドを流路に向けて下向きに傾けると、水の方向を低く短い円弧に向けることができ、スプリンクラーのすぐ近くにある植物や草に水をやるのに最適です。シールドが流れから離れる方向に傾いているか、より直立した位置に保たれている場合、水はより高い弧を描き、より長い距離をカバーします。

デフレクター シールドの調整は、畑や広い芝生の端に設置された三脚やスレッド ベースに取り付けられたインパクト スプリンクラーに特に役立ちます。ストリームの軌道を傾けることにより、ユニット全体の位置を変更することなく、遠くの隅に到達することができます。

水圧による距離の調整

最も簡単な距離調整には工具は一切必要ありません。蛇口やホースのバルブを回すだけです。水流が増加すると圧力が上昇し、スプリンクラーヘッドの距離と回転速度の両方が増加します。流量を減らすとスプレーが近づき、ヘッドの回転が遅くなります。この方法は、ヘッドの設定に物理的に触れたくないホース接続のポータブル インパクト スプリンクラーに特に便利です。

重要な注意点が 1 つあります。インパクト スプリンクラーが適切に機能するには、通常、最低動作圧力が必要です。ほとんどの標準モデルには次のものが必要です 少なくとも 15 PSI 正しく回転させるために。そのしきい値を下回ると、ヘッドの回転が停止したり、水が飛び出すのではなく滴り落ちたりする可能性があります。低圧給水を扱う場合、インパクトスプリンクラーはその作業に適したツールではない可能性があります。

スプレーパターンをジェットからミストまで調整する方法

インパクトスプリンクラーを使用すると、距離や円弧を超えて、スプレー自体の性質を変えることもできます。つまり、重い集中ジェットから細かく穏やかなミストまでです。これは、ほとんどの人が思っている以上に重要です。苗木、敷いたばかりの芝生、繊細な花壇には、土をはがしたり、壊れやすい植物にダメージを与えたりしない、柔らかく分散したスプレーの恩恵を受けます。確立された芝生や大規模な農地には、土壌に深く浸透する強力な直接水流が適しています。

ここでもディフューザーピンが主な制御となります。ピンが完全に後退すると、最も重い直接ジェットが生成されます。徐々にねじ込んでいくと、スプレーの範囲が広くなり、柔らかくなります。最大限に挿入すると、水流は広い霧または扇形のパターンに分かれ、近くのエリアを穏やかに覆います。一部のモデルには、ドライブ ノズルの横にレンジ ノズルも含まれています。この二次ノズルの抜き差しにより総流量が変化し、スプレーの特性にも間接的に影響します。

新しく播種した芝生の場合は、ディフューザーピンを中間の位置に設定すると効果的です。スプレーは種子を洗い流さないように十分に分散されますが、表層を単に濡らすだけでなく土壌表面に浸透するのに十分な力を持っています。

さまざまなベースタイプでのインパクトスプリンクラーの調整

インパクト スプリンクラーで使用するベースの種類は、より広範な調整の一部である、スプリンクラーの配置および再配置の方法に影響します。最も一般的な 3 つの基本構成は三脚、スレッド、スパイクであり、それぞれ異なる用途に適しています。

• 三脚ベース: 高さ調整が可能なので、背の高い植物や密集した庭の花壇への水やりに最適です。ほとんどのモデルでは、高さは約 18 インチから 4 フィートの間に設定できます。取り付け位置が高くなると、アークがより高い高度から始まるため、有効スプレー半径が増加します。
• スレッドベース: 地面に平らに設置できるので、あるエリアから別のエリアに簡単にドラッグできます。柔らかい地面やでこぼこした地面では安定性が低くなりますが、位置の変更が頻繁に発生する平らな芝生や畑の灌漑には適しています。
• スパイクベース: 土壌に直接押し込み、安定した固定位置を実現します。セッション中に位置を変更するのは困難ですが、風の強い状況でも位置を維持できます。一部のスパイク モデルは、地中灌漑システムのライザー継手に取り付けられます。

広いエリアをカバーするために三脚に取り付けられたインパクトスプリンクラーを使用する場合、デフレクターシールドを中立位置に保ちながらヘッドを最大の高さまで上げると、水流が高い弧を描き、広い直径をカバーできるようになります。三脚ベースのスプリンクラーの中には、条件がよければ直径最大 20 メートル (約 65 フィート) のエリアをカバーできるものもあります。

一般的な調整の問題とその解決方法

適切に調整していても、インパクトスプリンクラーは予期しない動作をすることがあります。ほとんどの問題は、いくつかの一般的な原因のいずれかに帰着します。

スプリンクラーヘッドが回転しない

インパクトアームは動いているのにヘッドが回転していない場合は、ヘッドの根元のベアリングにゴミが詰まっていないか確認してください。インパクトスプリンクラーは回転ベアリングを利用してヘッドを自由に回転させます。時間の経過とともに、鉱物の堆積物、汚れ、砂がベアリングハウジング内に蓄積し、摩擦が発生します。ヘッドを分解し、すべてのコンポーネントをきれいな水ですすぎ、再度組み立てます。硬水地域では、部品を穏やかな酢溶液に 15 ～ 20 分間浸すと、蓄積したミネラルが効果的に溶解されます。

また、水圧が最低 15 PSI を超えていることも確認してください。頭がわずかにけいれんするが完全に回転しない場合は、ほとんどの場合、圧力の問題です。

一か所に不均一なスプレーやたまりが発生する

スプリンクラー基部付近の水たまりは、インパクトヘッドを使用した行為として十分に文書化されています。回転機構には各トリップストップで短い停止と反転が含まれるため、スプリンクラーはこれら 2 つの境界位置に面する時間をわずかに長くして、それらのスポットにより多くの水を堆積させます。実際的な解決策の 1 つは、各側で意図した散水ゾーンを超えて円弧をわずかに広げることで、反転ポイントがターゲット エリアのすぐ外側に着地するようにすることです。一部の事業者は、2 つの重複インパクトスプリンクラーを使用して、均等なクロスカバレッジを通じて水たまりの影響を完全に排除します。

スプリンクラーが対象エリアを超えてしまう

調整しても水流がフェンス、私道、または隣家の庭に到達し続ける場合は、まずスプリンクラーの作動中にディフューザー ピンを一度に 4 分の 1 回転ずつねじ込んでみてください。増加するたびにストリームがどのように短くなるかを観察します。それでも十分でない場合は、ディフレクター シールドを下げてアークの方向を下に向けます。最後の手段として、水源の水圧を下げてください。部分的に挿入されたディフューザーピン、より低いデフレクター角度、および低減された水圧の組み合わせにより、3 層の距離短縮効果が得られます。

トリップレバーの方向が逆転しない

スプリンクラー ヘッドが意図した円弧の境界を超えて回転し続ける場合は、トリップ レバーがトリップ ストップの外側ではなく内側にある可能性があります。適切に係合するには、トリップ レバーを両方のトリップ ストップの外側の端に配置する必要があります。トリップ ストップをトリップ レバーに収まるまで内側にスライドさせます。その逆ではありません。これは、部分円弧構成で最も一般的なセットアップ エラーの 1 つであり、正しいジオメトリを理解すれば、修正には約 10 秒かかります。

インパクトスプリンクラーの調整を最大限に活用するためのヒント

いくつかの実践的な習慣を身につけると、調整プロセスがより速くなり、長期にわたってより再現可能になります。

• 調整を行った後は、設定を確定する前に必ずスプリンクラーをフルサイクル実行してください。頭の横にしゃがんでいるときは正しく見えても、一歩下がって水やり場の端から見ていると、まったく違って見えるかもしれません。
• 満足したら、最終的な調整設定の写真を撮ります。これは、スプリンクラーを数か月間保管し、春ごとにリセットする季節的な灌漑設定の場合に特に便利です。
• 穏やかな状況でインパクトスプリンクラーを調整します。風は実際に水が着水する場所に大きな影響を与えるため、強風時にカバレージを正確に微調整することはほぼ不可能です。
• お使いのモデルに個別の距離制御ダイヤルがある場合 (一部のハイエンドの住宅用および農業用モデルにはあります)、それを主な距離制御として使用し、ディフューザー ピンとディフレクター シールドを微調整ツールとして扱います。通常、距離ダイヤルにはおおよそのカバー範囲半径がラベル付けされているため、初期設定がより正確になります。
• ひび割れたり、位置がずれたりしたコンポーネントは直ちに交換してください。トリップストップが壊れたり、ディフューザーピンのネジ山が剥がれたりしても、すぐには回転に影響はありませんが、散水セッション中に水圧が変動するため、時間の経過とともに調整にずれが生じます。

インパクトスプリンクラーは耐久性を重視して作られています。適切にメンテナンスされた真鍮や頑丈なプラスチックモデルは、通常の季節使用であれば通常 10 年以上持ちます。調整機構は意図的にシンプルかつ堅牢になっており、ほとんどの場合、特殊なツールを使用せずに手動で操作できるように設計されています。このシンプルさは、より複雑なローター システムが利用可能になってから数十年たっても、インパクト スプリンクラーが芝​​生、庭園、農地で実用的な選択肢であり続けている主な理由の 1 つです。

インパクトスプリンクラーがそれ以上調整できない場合

調整が達成できることには実際の限界があります。一部の全円真鍮農業用インパクト ヘッドは固定パターン ユニットとして設計されており、部分円弧オプションなしで連続 360 度ループで回転します。これらのモデルで利用できる唯一の変更は、ミスト効果を追加するディフレクター スクリューです。これらのヘッドのいずれかで方向制御が必要な場合、唯一の現実的な選択肢は、スプリンクラー全体の位置を変更するか、調整可能なパターン モデルに切り替えることです。

同様に、私道と生垣の間の芝生など、長方形または狭い長方形のエリアに水をまこうとしている場合、インパクト スプリンクラーの円形のスプレー パターンは、どのように調整しても本質的に非効率的です。長方形のエリアには、正方形および長方形の床と自然に整列する前後の扇形パターンを生成する振動スプリンクラーを使用すると効果的です。インパクトスプリンクラーを使用して長方形の範囲を近似しようとすることは、ストリップの両端のハードスケープで大量の水の無駄を受け入れることを意味します。

インパクトスプリンクラーは、大規模なほぼ円形または扇形のゾーンで優れています。 回転パターンが地形にきれいにマッピングされます。散水場の形状がスプリンクラーが自然に与える影響と一致する場合、スプリンクラーの調整は迅速かつ効果的です。形状が一致しない場合は、調整によって途中までは完了できますが、別のタイプのスプリンクラーを使用する方が、より現実的な長期的な解決策になる可能性があります。
