ホースリールのセットアップ方法: 完全なステップバイステップガイド

簡単な答え: ホースリールのセットアップ方法

基本的な手順を理解すれば、ホース リールのセットアップは簡単です。リールを水源の近くに取り付けるか配置し、入口ホースを栓に接続し、ガーデン ホースをリール ドラムに通し、巻き取る前に漏れがないかテストします。 ほとんどの標準的なホース リールのセットアップには 30 分もかかりません 壁に取り付けたユニットを設置する場合でも、ポータブル カート モデルを組み立てる場合でも。

インパクト スプリンクラーまたはロータリー インパクト スプリンクラー ヘッドをホースの端に接続する予定がある場合、セットアップ プロセスでは、特に水圧、ホースの直径、リールと散水ゾーンの間の距離など、いくつかの追加の考慮事項が必要になります。このガイドでは、そのすべてを詳しく説明します。

ホースリールの種類とセットアップに適合するホースリール

インストールに入る前に、何を扱うのかを理解しておく価値があります。ホースリールにはいくつかの構成があり、それぞれに異なるセットアッププロセスがあります。

壁掛けホースリール

これらは外壁、フェンス、または柱に固定されます。屋外に常設の蛇口があり、散水エリアが定められているご家庭に最適です。壁に取り付けられたリールは、多くの場合、壁の栓に直接供給接続されているため、きれいに保たれ、移動する必要がありません。芝生や庭の固定ゾーンをカバーするインパクト スプリンクラー システムと組み合わせるのに最適です。

自立型カートリール

カート スタイルのリールは車輪に取り付けられており、庭内を移動できます。通常、スピゴットに接続するリーダー ホース (通常は長さ 6 フィート) が付属しており、メイン ホースはドラムに巻き付けられます。これらは、スプリンクラーのセットアップを別のエリアに移動する必要がある大規模な施設に実用的です。また、1 週間を通して位置を変えるポータブル インパクト スプリンクラー ヘッドとの併用にも適しています。

格納式ホースリール

格納式リールは、バネ仕掛けの機構を使用してホースを自動的に巻き戻します。壁に取り付けることも、自立させることもできます。内部のスプリング機構はホースの重量に敏感なので、 リールの定格ホース長を超えないようにすることが重要です — 通常は 50 ～ 100 フィートの間ですが — 特に、庭の端にあるインパクトスプリンクラーに頑丈なホースを接続している場合はそうです。

ホースリールボックス

これらは装飾的なガーデンボックスのように見え、使用しないときはホースを隠します。セットアップは壁掛けユニットと似ていますが、通常は栓の近くに自立します。見た目は美しいですが、庭の水やりと広い芝生エリアへの回転式インパクトスプリンクラーの実行を頻繁に切り替える場合には、最も実用的な選択肢とは言えません。

始める前に必要なツールと材料

開始する前にすべての準備をしておくと、インストールの途中で停止することがなくなります。通常必要なものは次のとおりです。

• ホースリールユニットと付属の金具（ネジ、ブラケット、リーダーホース）
• 電動ドリルと適切なドリルビット (壁掛けモデル用)
• レンガまたはコンクリートに取り付ける場合は、壁アンカーまたは石材用ネジ
• モンキーレンチまたはペンチ
• すべてのねじ接続用の PTFE ねじシール テープ (配管テープ)
• 庭のホース (リールの定格直径と一致していることを確認してください (通常は 1/2 インチまたは 5/8 インチ))
• インパクト スプリンクラー ヘッド、またはホースの端に使用する予定のその他の付属品
• A レベル (オプションですが、壁に取り付けられたユニットに推奨)
• ドリルポイントに印を付けるための鉛筆またはマーカー

人々が常に忘れがちなアイテムの 1 つは、PTFE テープです。 ホースリールのすべてのネジ接続部 (入口、出口、およびリーダーホースとドラムの間の接合部) は、ゆっくりとした漏れを防ぐために PTFE テープで巻く必要があります。通常は、糸の方向に 2 ～ 3 回巻き付けるだけで十分です。

ステップバイステップ: 壁に取り付けられたホースリールをセットアップする方法

壁掛けホースリールは住宅用に最も一般的なタイプです。クリーンで安全なインストールを行うには、次の手順に注意深く従ってください。

ステップ 1: 適切な壁の位置を選択する

リールを取り付ける 屋外栓から6フィート以内 リーダーホースが伸びたり、ねじれポイントが生じたりするのを避けるためです。高さは手でクランキングするのに快適な高さでなければなりません。通常は地面から 3.5 ～ 4.5 フィートの高さです。壁面がリールとホース全体の重量に耐えられることを確認してください。100 フィートのホースでは 15 ポンドを超える可能性があります。

穴を開ける前に、壁の後ろに電気配線や配管がないか確認してください。石材またはレンガの壁に取り付ける場合は、アンカー ポイントあたり少なくとも 50 ポンドの定格がある石材アンカーが必要です。

ステップ 2: 取り付け穴にマークを付けてドリルで穴を開ける

取り付けブラケットを壁に当てて持ち、鉛筆を使用してドリルポイントに印を付けます。マークを付ける前に水準器を使用してブラケットが完全に水平であることを確認してください。リールが傾いているとホースがドラムの片側に積み重なって不均一に巻き取られます。壁アンカーのタイプに指定された深さまで穴を開けます。側面が木製の壁の場合は、通常、最小深さ 2.5 インチの標準木ネジで十分です。

ステップ 3: 取り付けブラケットを取り付ける

必要に応じてアンカーを穴に挿入し、ブラケットを所定の位置にしっかりとねじ込みます。リールを吊るす前に、ブラケットをしっかりと引っ張って安定性をテストします。 ブラケットの緩みはホースリールの故障の最大の原因です - ホースの重量と巻き取り時の回転力により、取り付けポイントに大きなストレスがかかります。

ステップ 4: リールをブラケットに掛ける

ほとんどの壁に取り付けられたリールは、ピボット アームまたはフック システムに吊り下げられます。リール本体をブラケットにスライドまたはクリップし、回転するように設計されている場合は自由に振れることを確認します。スイベル機能により、ホースを引くときにリールがさまざまな方向を向くため、ドラム出口近くのホースの摩擦と摩耗が軽減されます。

ステップ 5: リーダーホースをスピゴットに接続します。

リーダーホースの雄ねじ端を PTFE テープで 2 ～ 3 層巻きます。最初に手でスピゴットにねじ込み、次にペンチで締めます。手で締めた後 4 分の 1 回転を超えないようにしてください。締めすぎるとプラスチック製の継手が割れる可能性があります。リーダー ホースのもう一方の端をリールの入口ポートに接続し、再び PTFE テープをネジ部に使用します。

ステップ 6: ガーデン ホースをドラムにロードします。

庭用ホースの雄端をホース ガイド (リールの前にある小さなループまたはチャネル) に通して、ドラムの入口に通します。ドラムの接続を締めます。クランクを回してホースをドラムに巻き始めます。 ホースを均等に重ねて巻きます すべてを中央に積み上げるのではなく。不均一な巻きにより圧力点が生じ、時間の経過とともにホースが摩耗します。

ステップ 7: エンドフィッティングまたはスプリンクラーを取り付ける

メス側の端に簡単にアクセスできるように、ホースの最後の 3 ～ 4 フィートをドラムから離しておきます。ここに、インパクト スプリンクラー、ノズル、またはその他の付属品を取り付けます。スプリンクラーの入口ネジを PTFE テープで巻いてから接続してください。多くのインパクト スプリンクラー ヘッドは、米国のガーデン ホースの世界標準規格である標準 3/4 インチ GHT (ガーデン ホース スレッド) フィッティングを使用しています。

ステップ 8: システムの漏れをテストする

栓をゆっくりとオンにして、接続部の全長を歩き、すべての接続部に滴りやスプレーがないか確認します。リーダーホース接続部とドラム入口に特に注意してください。これらは最も一般的な漏れ箇所です。滴下が遅い場合は、水を止めてフィッティングを乾燥させ、PTFE テープを再度巻き付けて再度締めます。

ステップバイステップ: ポータブル カート ホース リールのセットアップ方法

カートホースリールは壁に取り付けるのではなく、組み立てが必要です。ほとんどの製品は部分的に組み立てられた状態で届きますが、使用前に車軸、車輪、ハンドルを取り付ける必要があります。

フレームを組み立てる

メーカーの図に従って、脚、車軸、ハンドルをリールドラムハウジングに取り付けます。付属の金具を使用します。長さとネジピッチは特定のフレームの厚さに合わせて調整されているため、ボルトを代用しないでください。すべてのボルトをしっかりと締めますが、フレームがポリマーベースの場合はプラスチックのネジ山を剥がさないようにしてください。 ほとんどのカート リールは完全に組み立てるのに 10 ～ 15 分かかります 開始する前にすべてのパーツをレイアウトした場合。

車輪を取り付ける

ホイールを車軸にスライドさせ、付属のピンまたはキャップで固定します。ホイールがスムーズに回転し、ぐらつきがないことを確認します。ホースがいっぱいになったときに車輪がぐらつくとカートが傾いてしまいます。

リーダーホースを接続します

通常、カート リールには、ドラム入口から栓まで伸びる 6 フィートのリーダー ホースが含まれています。 PTFE テープを使用してリールの入口フィッティングに接続し、リーダー ホースがピンと張らずに緩んだ状態になるように、カートを栓の十分近くに配置します。リーダーホースをピンと張った状態では、常に張力がかかるため、最終的には接続部分で亀裂が生じます。

ホースに荷重と巻き取りを行う

ホースをガイドに通し、ドラム入口に接続します。ホースがドラムの幅全体に均等に分布するようにしながら、ゆっくりと巻きます。端にインパクト スプリンクラーを付けて使用するカートの場合は、完全に巻き戻さなくてもメス コネクタの端にアクセスできることを確認してください。簡単に取り付けられるように、ホースをドラムから約 5 フィート残しておいてください。

接続する インパクトスプリンクラー ホースリールのセットアップに合わせて

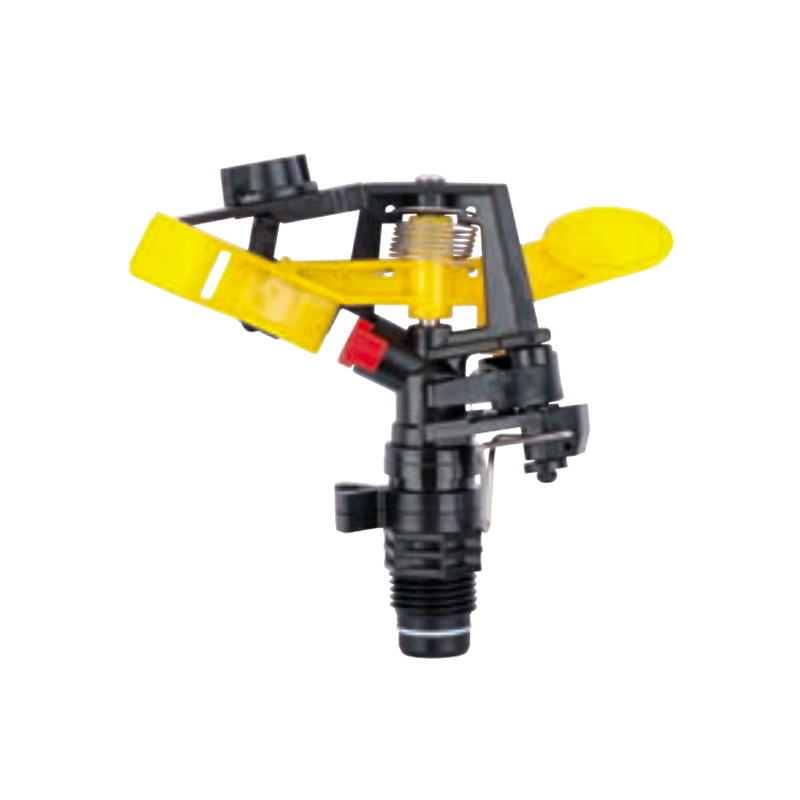

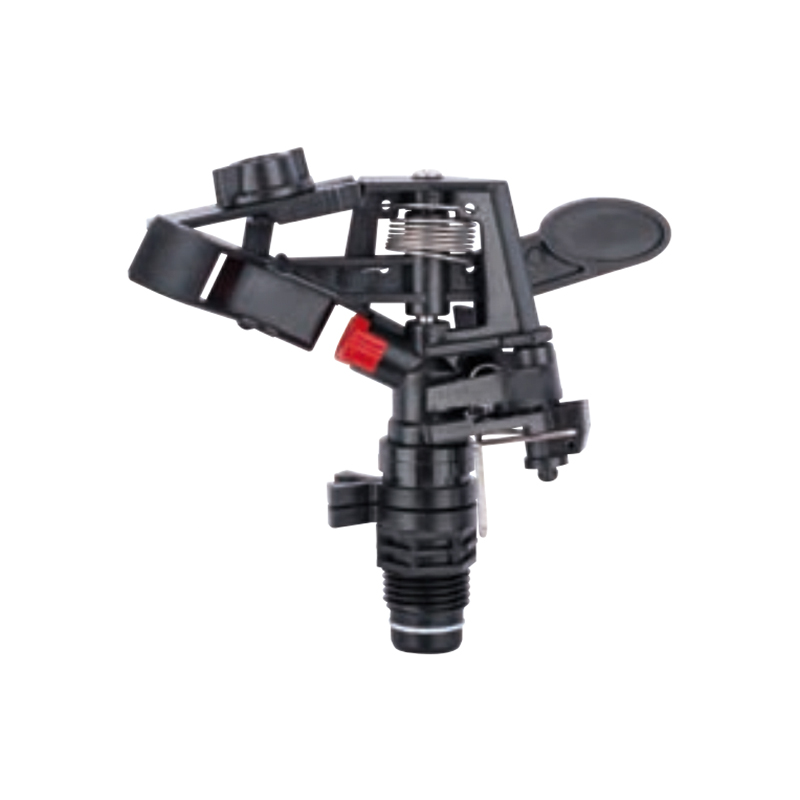

インパクト スプリンクラー (回転インパクト スプリンクラーまたはインパルス スプリンクラーとも呼ばれる) は、中規模から大規模な芝生エリアに最も効果的なスプリンクラー タイプの 1 つです。ホースリールと組み合わせると、非常に柔軟で持ち運び可能な灌漑ソリューションが実現します。

インパクトスプリンクラーがホースリールと併用できる理由

インパクト スプリンクラーは、水流の力を利用して回転アームを駆動し、流れを大きく弧を描くように偏向させて動作します。通常、半径は次のとおりです。 25～50フィート 水圧に応じて変化するため、オープンな芝生スペースに最適です。均一な水柱に依存する振動スプリンクラーとは異なり、インパクトスプリンクラーは、水がリールの長いホースを通って移動するときによく見られる、圧力がわずかに変動しても一貫して機能します。

ホースリールを使用すると、手動でホースを引きずることなく庭全体に範囲を広げることができるため、カートリールとスパイク上のポータブルインパクトスプリンクラーヘッドを組み合わせると、カートの位置を変更してスプリンクラーのアークピンを調整するだけで、複数のゾーンに灌漑できます。

水圧要件

住宅用インパクトスプリンクラーのほとんどのモデルには、 25 ～ 50 PSI の間 適切に動作するためにスプリンクラーヘッドに取り付けてください。問題は、水がホースを通過するにつれて水圧が低下することです。高流量条件下で 1/2 インチの細いホースでは 1 フィートあたり約 1 PSI ですが、5/8 インチまたは 3/4 インチのホースではそれより低くなります。 100 フィート 1/2 インチのホースの場合、栓とスプリンクラーの間で 8 ～ 12 PSI が失われる可能性があります。

自宅の蛇口の水圧が約 45 PSI で、75 フィート 1/2 インチのホースを使用している場合、インパクト スプリンクラーの圧力はわずか 35 ～ 38 PSI に達する可能性があります。それでも動作可能ではありますが、下限に達します。直径 5/8 インチのホースを使用すると、この圧力損失が大幅に軽減されるため、離れた場所でインパクト スプリンクラーを稼働させる場合に推奨されます。

ホースの長さとカバー範囲

標準的なカート ホース リールは、50 ～ 150 フィートの 5/8 インチのホースを保持します。ほとんどの住宅用芝生では、リールに取り付けられた 75 フィートのホースとインパクト スプリンクラーを組み合わせて、スプリンクラーの位置を 2 ～ 3 回変更することで、約 5,000 ～ 8,000 平方フィートのエリアをカバーします。これは、通常 1 か所あたり 2,000 ～ 3,500 平方フィートを処理する固定振動スプリンクラーよりも大幅に広い範囲をカバーします。

インパクトスプリンクラーの取り付け方

1. 希望の長さのホースをリールドラムから引き出します。
2. インパクトスプリンクラーの入口ネジ部を PTFE テープで包みます (2 ～ 3 回巻きます)。
3. スプリンクラーを庭のホースのメス側の端に手でねじ込みます。
4. 必要に応じてペンチでさらに 4 分の 1 回転締めますが、締めすぎないように注意してください。
5. 芝生内の希望の位置にスパイク上のスプリンクラーを置きます。
6. スプリンクラー ヘッドのアーク調整ピンを設定して、スイープ範囲 (部分的なアークまたは 360 度全体) を制御します。
7. ゆっくりと水を流し、圧力が安定するまで待ってから最大流量に調整します。

ホースリールをセットアップする際のよくある間違い

経験豊富な庭師でも、ホースリールの取り付け中に避けられる間違いを犯します。ここでは、最も頻繁に発生する問題とその防止方法を示します。

PTFEテープのスキップ

PTFE テープを使用せずにガーデン ホース継手を乾式で通すと、ほとんどの場合、接続点で滴下が遅くなります。圧力のかかった水は、ねじ継手の欠陥を見つけます。 PTFE テープの価格は 2 ドル未満で、貼り付けるのに 30 秒かかります。スキップする理由はありません。

ドラムに過負荷をかける

すべてのホースリールには、仕様に記載されている最大ホース容量があります。それを超えると、たとえば定格 100 フィートのドラムに 125 フィートのホースを押し付けると、ドラムの軸とクランク機構に過剰な圧力が発生します。 また、ホースの内側層が過度の圧縮下に閉じ込められるため、よじれが避けられなくなります。 ホースの長さは必ずリールの定格容量と一致させてください。

取り付けが栓から遠すぎる

リールが屋外の蛇口から 6 フィートを超えて取り付けられている場合、通常、付属のリーダー ホースでは長さが足りません。延長ホースをリーダーホースとして使用すると、不要な接続ポイントが追加され、漏れのリスクが高まります。取り付け場所を選択するときは、見た目の美しさよりも水源に近いことを優先してください。

濡れたホースやねじれたホースを巻き取る

内部に水がまだ残っているホースを巻き付けると、ドラムに不必要な重量が加わり、ねじれたホースを巻き付けると、ねじれがホースの素材に永久的に定着します。巻き取る前に、ホースを下り坂に走らせるか、エンドフィッティングを簡単に外して、ホースの水を抜きます。巻き戻す前にホースを真っすぐに伸ばしてねじれを解消してください。

インパクトスプリンクラーに間違ったホース径を使用する

前述したように、1/2 インチのホースは長距離にわたって重大な圧力降下を引き起こします。 75 フィートのホースの端でインパクト スプリンクラーを実行している場合、1/2 インチのホースではスプリンクラーが適切に回転するのに十分な圧力を供給できない可能性があります。 直径 5/8 インチのホースに切り替える インパクトスプリンクラーがエンドアタッチメントである 50 フィートを超える走行の場合。

使用しないときにホースに圧力がかかった状態で放置する

多くの人は、栓を 24 時間 365 日開いたままにし、ノズルの端でのみ水流を制御します。これにより、ホース、リーダー ホース、リール フィッティング全体が一定の水圧 (一部の自治体システムでは最大 80 PSI) に保たれます。時間の経過とともに、これにより各接合部の摩耗が加速し、接続点付近でホースが膨らむ可能性があります。使用後は毎回栓を閉め、スプリンクラーまたはノズル接続具を短時間開いて圧力を解放してください。

すべてを正常に動作させるためのホースリールのメンテナンス

正しく設定されたホースリールは、最小限のメンテナンスで 10 ～ 20 年間使用できます。放置されたリールは、クランクの固着、ホースのひび割れ、継手の腐食などにより、通常 3 ～ 5 年以内に故障します。

クランクとアクスルに注油する

シーズンに 1 ～ 2 回、クランク シャフト、アクスル ベアリング、スイベル マウント リールのピボット ポイントに軽い機械油またはシリコン スプレーを塗布します。これにより、塵や鉱物の堆積によって生じるザラザラとした抵抗を防ぎ、滑らかな巻き心地を保ちます。 WD-40 を長期の潤滑剤として使用しないでください。WD-40 はすぐに蒸発し、汚れが付着します。専用の機械油またはドライシリコンスプレーをご使用ください。

各シーズンの前に付属品を点検してください

春の初め、初めてリールを使用する前に、すべてのネジ接続部に亀裂や腐食がないか確認してください。プラスチック製の継手は冬の間紫外線にさらされると脆くなる可能性があり、金属製の継手は濡れたまま保管すると緑色の腐食が現れる可能性があります。水圧を加える前に、目に見える亀裂が見られる継手を交換してください。

最初のフリーズの前に冬に向けて準備する

氷点下の気候では、ホースや継手に残った水が膨張して亀裂が入ってしまいます。最初の霜が降りる前に、リーダーホースを栓から外し、リールから引き抜いて斜面に吊り下げてホース全体を排水し、リールをガレージまたは物置に保管します。 たった 1 回の凍結サイクルでも、庭のホースが裂けたり、プラスチック製の付属品に修復不能な亀裂が入ったりする可能性があります。

インパクトスプリンクラーノズルを毎年清掃してください

硬水からの鉱物堆積物は、インパクトスプリンクラーのノズルオリフィスを徐々に詰まり、スプリンクラーの飛距離を減少させ、不均一な回転を引き起こします。シーズンに一度、スプリンクラーヘッドを取り外し、白酢と水の 1:3 溶液に 30 分間浸し、よくすすいでください。これにより、プラスチックやゴムのコンポーネントを損傷することなく、ノズルの性能が完全に回復します。

リールとインパクトスプリンクラーに適したホースの選択

ホースの選択は、ほとんどの人が思っている以上に重要です。すべてのガーデン ホースがインパクト スプリンクラーの流れ要求下で同じように機能するわけではありません。また、すべてのホースがすべてのリール ドラム サイズと互換性があるわけではありません。

直径以外にも、少なくとも 150 PSI の破裂圧力定格を持つホースを探してください。プレミアムホースは、高圧下でのバルーニングを防止する強化された内側編組層 (多くの場合ナイロンまたはポリエステル) を使用しています。軽量の「拡張可能な」ホースは、流れを大幅に制限し、圧力がかかると継手部分で漏れが発生しやすいため、インパクトスプリンクラーの使用には適していません。

ゴムホースはビニールホースより重いですが、耐久性が大幅に優れています。 特に繰り返しリールに巻き上げ、直射日光の当たる場所に放置した場合は注意が必要です。ホースを毎日巻き取ったり巻き戻したりするセットアップでは、ゴム製ホースまたはゴムとビニールのハイブリッドホースを使用する価値があります。

ホースリールの一般的な問題のトラブルシューティング

正しく取り付けられたリールであっても、時間の経過とともに問題が発生する可能性があります。最も一般的な問題を診断して解決する方法は次のとおりです。

クランクが硬い、または回しにくい

これは通常、車軸上のミネラルの蓄積、またはホースの巻きすぎが原因で発生します。クランクシャフトとアクスルに機械油を数滴塗布してみてください。クランクがまだ硬い場合は、ホースを部分的に巻き戻して、内側の層が互いに圧縮されているかどうかを確認します。過負荷になったドラムは常にクランクが硬くなります。

リーダーホース接続部からの水滴

水を止めて接続部分を乾燥させます。継手を取り外し、ホースコネクタ内のゴムワッシャーに亀裂や変形がないか確認し、必要に応じて交換してください。庭のホース継手内のゴムワッシャーは安価であり、通常、最初に故障するコンポーネントです。再接続する前に、ねじ部分に PTFE テープを貼り直します。

インパクトスプリンクラーが回転しない

スプリンクラー ヘッドが回転していない場合、最も一般的な原因はヘッドの水圧が不十分であることです。家の中の他の蛇口が同時に作動していないか確認してください。そうすれば蛇口の圧力が下がります。また、ホースがドラム上のどこかでねじれていないことも確認してください。巻かれたホースに 1 つのねじれがあると、インパクト スプリンクラーの回転が停止するほど流量が減少する可能性があります。

圧力に問題がないように見える場合は、スプリンクラー ヘッドを取り外し、ノズルのオリフィスをきれいな水で洗い流して破片を取り除きます。ノズル内の砂、砂、または鉱物スケールにより、回転アームを駆動する小さな開口部が詰まる可能性があります。

ドラムの出口でホースがキンキンし続ける

ホースがドラム ガイドから出る箇所でのよじれは、ガイドの開口部が鋭すぎるか、必要な曲げ半径に対してホースが硬すぎることを示しています。一部のホース リールには、曲げ角度を和らげるために出口ガイドにゴムまたは柔軟なカラーが含まれています。そうでない場合は、ホースの出口部分を発泡パイプ断熱材の短い部分で包み、曲がりを緩和し、よじれを軽減します。

格納式リールが格納されない

格納式リールのスプリングがホースを引き戻さない場合、最も一般的な原因は、スプリングが壊れているか、ホースがリールの耐荷重を超えているかのいずれかです。 バネ仕掛けの格納式リールはゴムホースには適していません 、同等のビニールホースの2倍の重さになる可能性があります。スプリングが損傷していないにもかかわらず収縮できない場合は、より軽いホースに交換してください。スプリングが壊れた場合は、通常、リールを交換する必要があります。スプリング機構は通常、住宅用モデルでは現場で保守できません。

ホースリールの配置がスプリンクラーの影響範囲に与える影響

芝生に対してホースリールをどこに配置するかは、インパクトスプリンクラーでどれだけ効率的に灌漑できるかに直接影響します。戦略的に配置することで、各ゾーンのリールから引き抜くのに必要なホースの長さが最小限に抑えられ、圧力降下が軽減され、巻き取り/巻き戻しサイクルの回数が減ることでホースの寿命が延びます。

3,000 平方フィート (約 50 × 60 フィート) の長方形の芝生の場合、長い方の辺の 1 つの中間点近くに壁に取り付けられたリールを使用すると、インパクト スプリンクラーが 2 か所から 1 か所あたりわずか 40 ～ 50 フィートのホースでエリア全体をカバーできます。リールを家の隅に取り付けると、隅まで届くまで 75 ～ 100 フィートのホースが必要になり、スプリンクラー ヘッドでの圧力損失が大幅に増加します。

不規則な形の芝生や、複数の異なるガーデンゾーンがある物件の場合、カートホースリールを使用すると柔軟性が高まります。カートを敷地内のさまざまな栓に駐車し、カートの位置を変更してインパクトスプリンクラースパイクの位置を変更するだけで、適用範囲を調整できます。 多くの住宅所有者は、75 フィートのリール 1 台とインパクト スプリンクラー ヘッド 2 台で、平均 5,000 平方フィートの郊外の庭をカバーできると感じています。 散水セッションごとに 3 ～ 4 つのスプリンクラー位置。
